LS108D Lens İletim Ölçer

LS108D lens iletim ölçer, cep telefonu lens geçirgenlik testi ve IR deliği kızılötesi geçirgenlik testi için profesyonel olarak kullanılır. Test açıklığı, 550nm görünür ışık geçirgenliğini ve 850nm, 940nm kızılötesi ışın geçirgenliğini test edebilen 0,5 mm'dir. Lens iletim ölçer, gerçek zamanlı dinamik bir kendi kendine kalibrasyon işlevine sahiptir. Güç açıldıktan sonra otomatik olarak %100 geçirgenliğe kalibre edilecektir. Bu lens iletim ölçer, yalnızca 0,5 mm'lik bir test açıklığına sahiptir ve geniş bir uygulamaya sahiptir. Lens iletim ölçerin test prensibi, ışık kaynağının şeffaf malzemeyi aydınlatması, sensörün, ölçülen şeffaf malzemeden geçtikten sonra üç ışık kaynağının gelen ışık yoğunluğunu ve ışık yoğunluğunu algılamasıdır. İletilen ışık yoğunluğunun gelen ışık yoğunluğuna oranı, yüzde olarak ifade edilen geçirgenliktir.

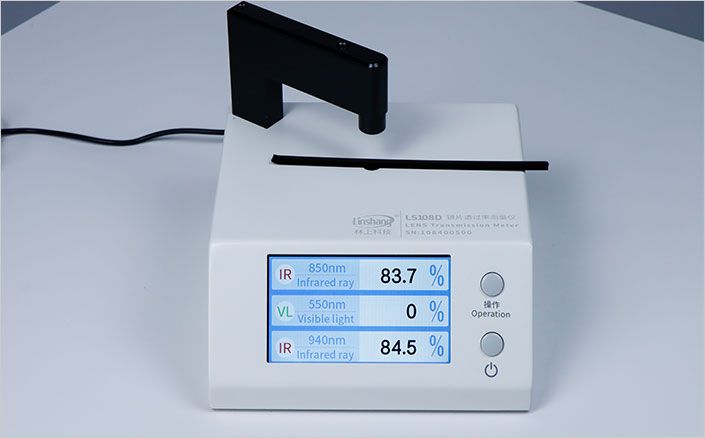

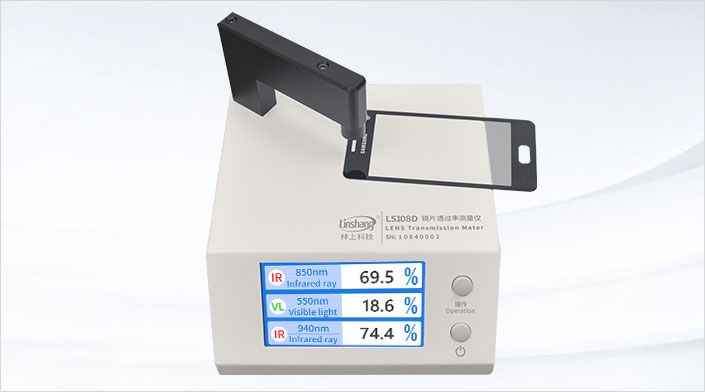

LS108D, IR mürekkep deliğini test eder

LS108D, IR mürekkep deliğini test eder

LS108D, IR mürekkep deliğini test eder

LS108D, IR mürekkep deliğini test eder

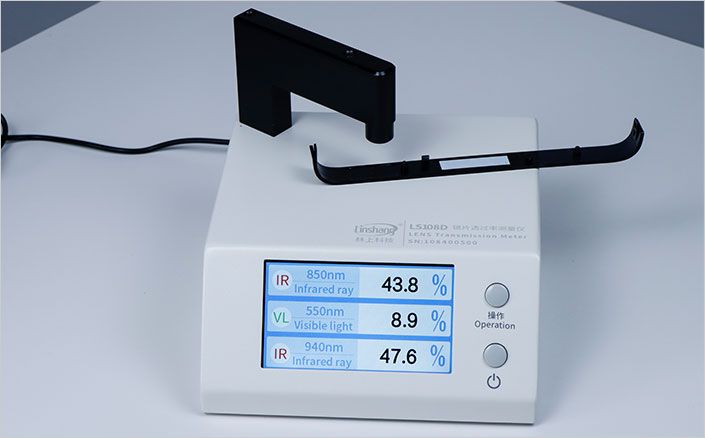

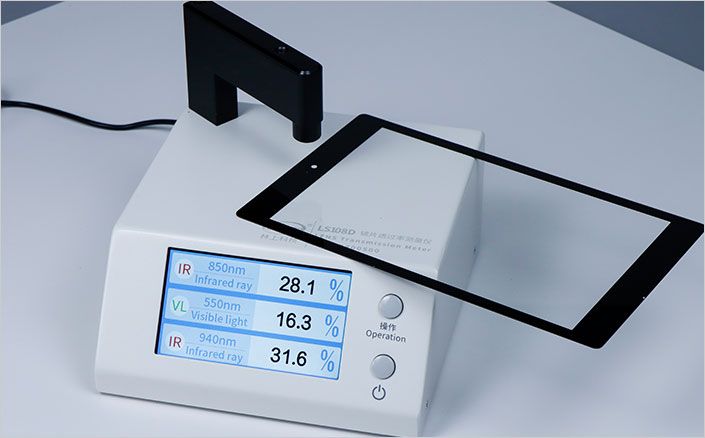

LS108D, IR kesme filtresini test eder

LS108D, IR kesme filtresini test eder

LS108D, IR kesme filtresini test eder

LS108D, IR kesme filtresini test eder

Video

Parametreler

ParametreLS108D Lens İletim Ölçer
Ölçüm ışını çapı¢0,5 mm (standart)
Kızılötesi tepe dalga boyu850nm / 940nm
Görünür ışık tepe dalga boyu550nm
Çözünürlük%0,1
Ölçüm doğruluğu±%2 (renksiz homojen şeffaf malzeme, %0-90 geçirgenlik)
Ağırlıkyaklaşık 1570g
Boyut170mm x 180mm x 144mm(L*W*H)
Görüntülemek480 piksel * 272 piksel renkli LCD
Güç kaynağıDC5V/1A

Özellikler

Küçük test açıklığı, yaygın olarak uygulanabilir

Bu lens iletim ölçerin test açıklığı 0,5 mm'dir. Boyutu 0,5 mm'den büyük olan malzemeler ölçülebilir

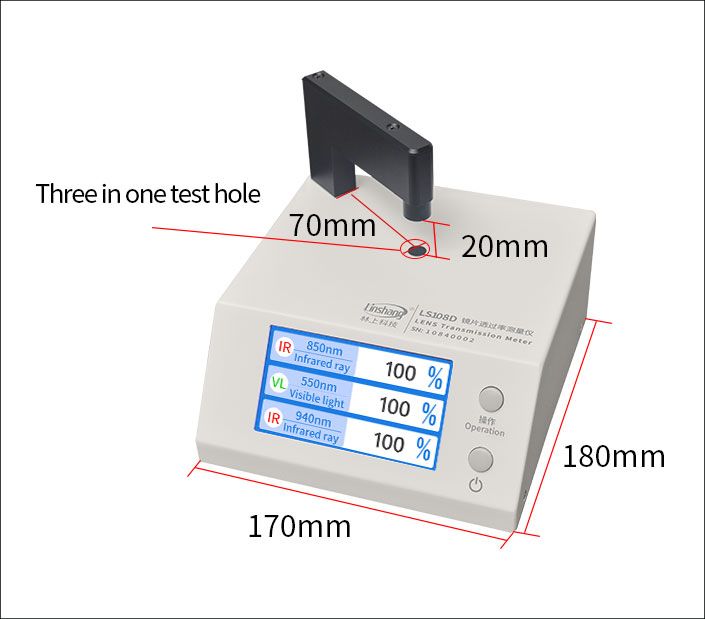

Üçü bir arada ışık kaynağı yolu

Üç ışık kaynağı bir test deliğini paylaşır. Sadece bir kez ölçülerek üç veri elde edilebilir ve test deliği, test sırasında deliği cep telefonu merceğiyle hizalamak için kullanılan hizalama için bir LED ışığına sahiptir.

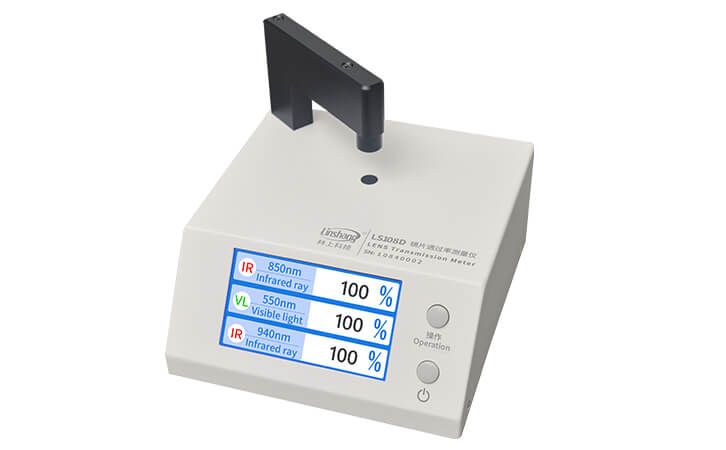

Gerçek zamanlı dinamik kendi kendine kalibrasyon

İletim ölçer, başladıktan sonra otomatik olarak %100 geçirgenliğe kalibre edilebilen gerçek zamanlı dinamik kendi kendine kalibrasyon işlevine sahiptir.

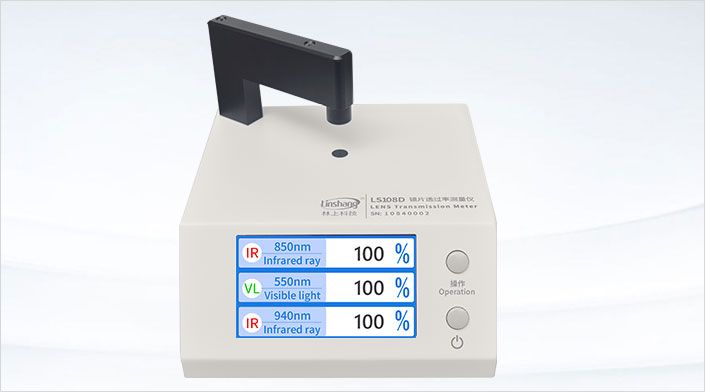

testten önce

testten önce

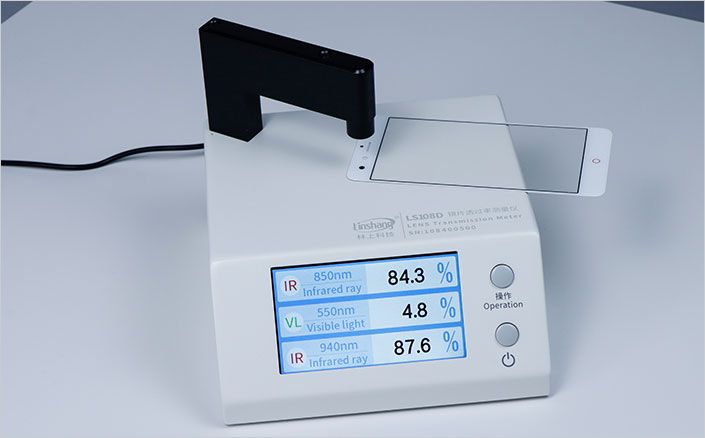

test altında

test altında

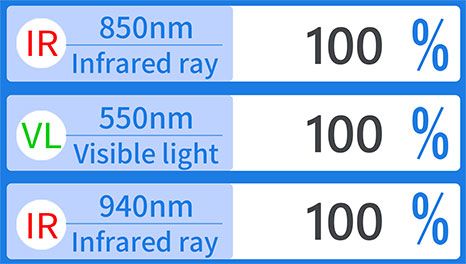

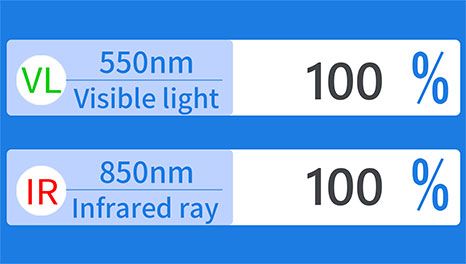

Geniş LCD ekran, Üç ekran arabirimi mevcuttur

Metre, geniş LCD ekrana sahiptir ve seçim için üç ekran arayüzü mevcuttur. Hem 850nm hem de 940nm kızılötesi ışın geçirgenliği görüntülenmek üzere seçilebilir veya yalnızca biri seçilebilir

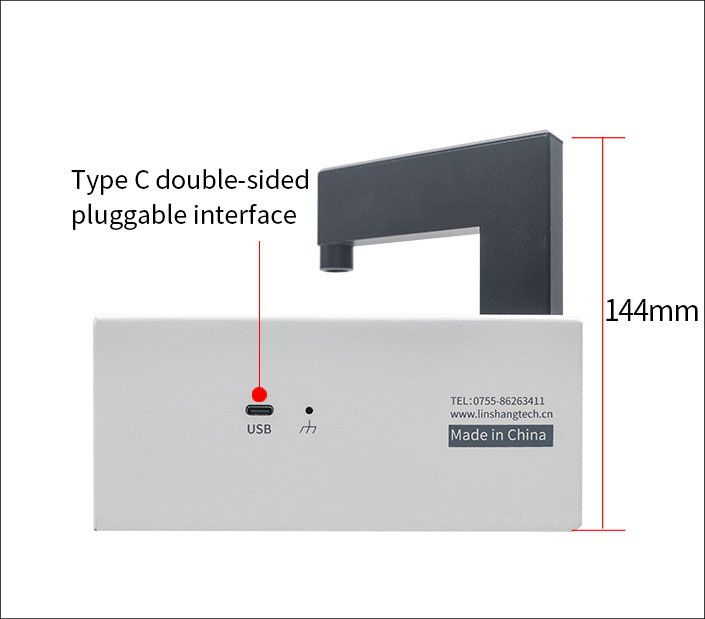

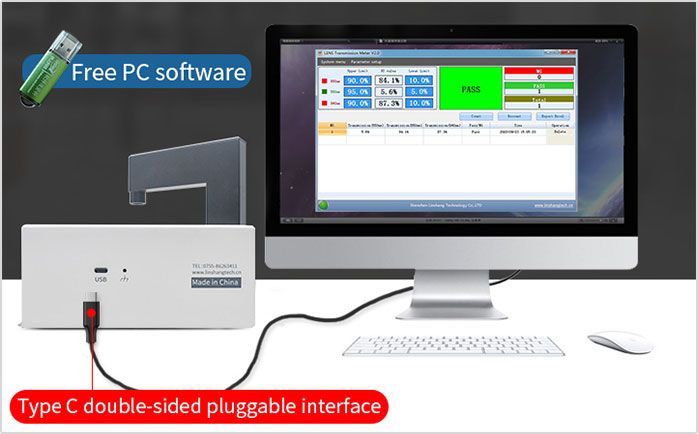

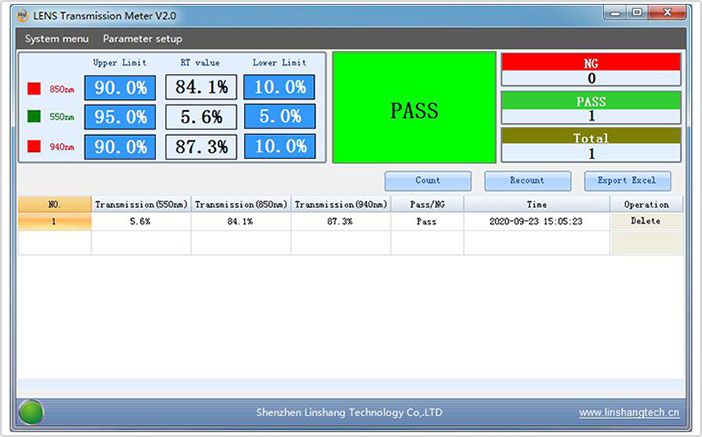

Ücretsiz bilgisayar yazılımı sunun

Ücretsiz bilgisayar yazılımı, üretim test sürecinde QC denetimini tamamlamak için Type-C arabirimi aracılığıyla çalıştırılabilir. Ayrıntılar için lütfen ekteki U diskindeki yazılıma ve kullanım kılavuzuna bakın.
