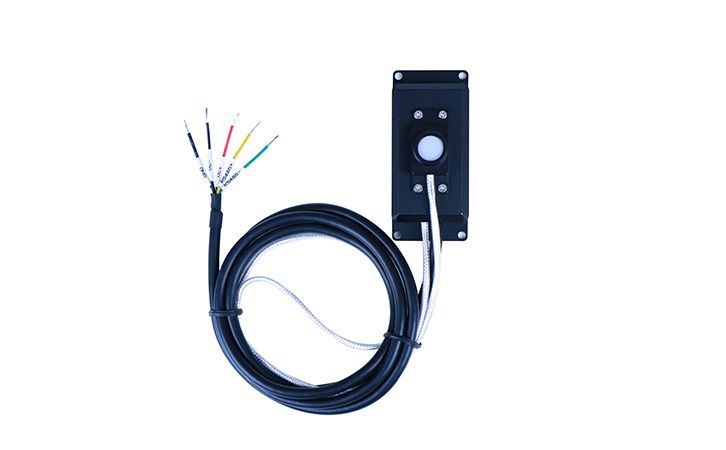

LS129, küçük ve akıllı bir iletişim UV dijital probudur. UV gücünü ve enerjisini gerçek zamanlı olarak algılaması gereken çeşitli ölçüm durumları için uygundur. Dijital prob, standart bir RS485 iletişim arayüzüne sahiptir ve MODBUS iletişim protokolünü destekler. Dedektörü ve kontrolörü ayrı olup, kurulumu kolaydır ve gerçek zamanlı veri toplama ve izlemeyi gerçekleştirmek için iletişim için doğrudan bir bilgisayara, PLC'ye ve insan-makine arayüzüne1 bağlanabilir.
UV spektrum aralığına ve uygulama endüstrisine bağlı olarak Linshang, LS129-UVALED, LS129-UVA ve LS129-UVC olmak üzere aralarından seçim yapabileceğiniz üç farklı UV dijital probu piyasaya sürdü. Aşağıdaki tablo, üç dijital probun ilgili parametrelerini göstermektedir.
| Prob Modeli | LS129-UVALED | LS129-UVA | LS129-UVC |
|---|---|---|---|

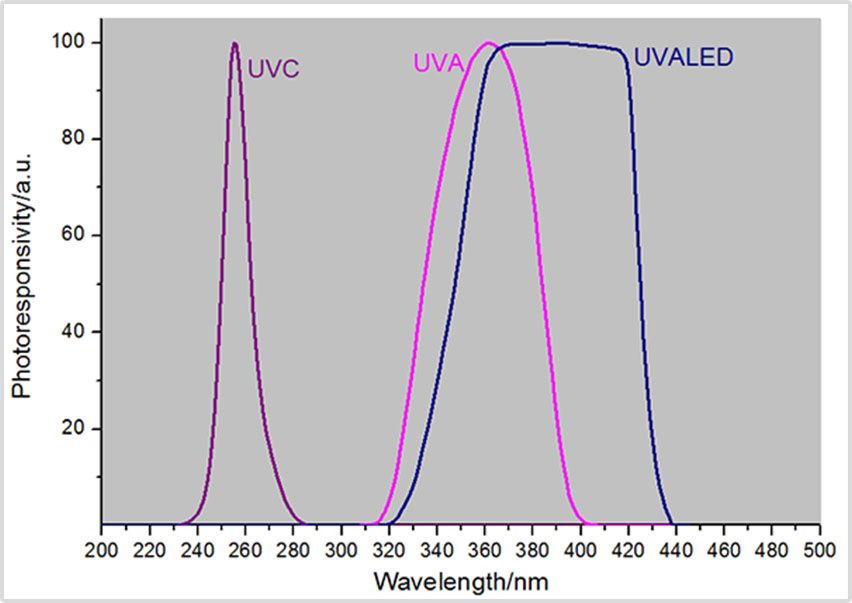

| Spektral cevap | 340nm-420nm, 395nm'de kalibre edildi | 315nm-400nm,λp =365nm | 230nm-280nm,λp =254nm |
| Güç ölçüm aralığı | 0-20000mW/cm2 | 0-2000mW/cm2 | 0-20000μW/cm2 |
| Enerji ölçüm aralığı | 0 - 4 × 109 mJ/cm2 | 0 - 4 × 109 μJ/cm2 | |
| Çözünürlük | 1mW/cm2 | 0.1mW/cm2 | 1μW/cm2 |
| Ölçüm doğruluğu (H standart değerdir) | H<50 mw/cm2: ± 5 mW/cm2 H> = 50 mw / cm2: ±% 10 H | H <5 mw / cm2: ± 0,5 mW / cm2 H> = 5 mw / cm2: ±% 10 H | H<50µW/cm2: ± 5µW/cm2 H> = 50µW / cm2: ±% 10 H |
| örnekleme hızı | 2048 kez/saniye | ||
| Veri tazeleme döngüsü | 200ms | ||
| Işık deliği çapını test edin | ￠10mm | ||
| İletişim hattı uzunluğu | 1 m, 200 ℃ yüksek sıcaklığa dayanıklı | ||
| Dedektör hat uzunluğu | 0.5 m, 200 ℃ yüksek sıcaklığa dayanıklı | Birleşik | |
| İletişim arayüzü | RS485 | ||
| İletişim protokolü | MODBUS | ||
| Besleme gerilimi | DC 5V-24V 20mA | ||
| çalışma sıcaklığı | -25℃- 85℃ (Nem %85'ten az, yoğuşmasız) | ||

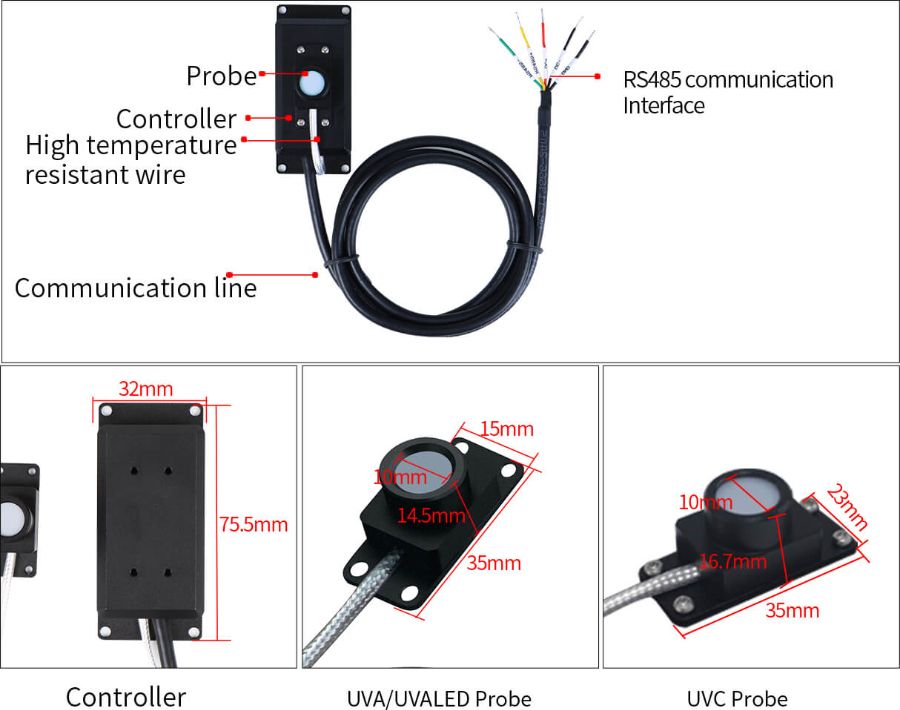

| Denetleyici boyutu | 72.5*32*15.1(mm) | ||
| Prob boyutu | 35*15*14.5(mm) | 35*23*16.7(mm) | |
LS129 akıllı dijital prob, standart MODBUS protokolünü destekler. Varsayılan iletişim adresi "1"dir. Prob iletişim adresini "İnsan Makine Hata Ayıklama Aracı" veya iletişim protokolü aracılığıyla değiştirebilirsiniz. Adres ayar aralığı 1-247'dir.
UV dijital probunun varsayılan baud hızı 9600bps'dir. Baud hızı, "İnsan Makine Hata Ayıklama Aracı" veya iletişim protokolü aracılığıyla değiştirilebilir.
Standart MODBUS protokolünü destekler. İletişim protokolü aracılığıyla ölçüm verilerini okuyabilir, iletişim adresini ve baud hızını ayarlayabilirsiniz. Ayrıntılı iletişim komutları için lütfen "LS129 Dijital Prob İletişim Protokolü"ne bakın.
| tel rengi | İşlev |
|---|---|
| Siyah (ısıyla daralan tüp ile) | korumalı tel |
| Kırmızı | Pozitif güç (DC 5-24V) |
| Siyah | negatif güç |
| Yeşil | RS485- |
| sarı | RS485+ |
Bu UV yoğunluk probu, standart RS485 iletişim arabirimini ve MODBUS iletişim protokolünü benimser. Uzun süre çevrimiçi izlemeyi gerçek zamanlı olarak gerçekleştirebilen 200 ℃ sıcaklığa dayanabilen yüksek sıcaklık teli ile donatılmıştır.

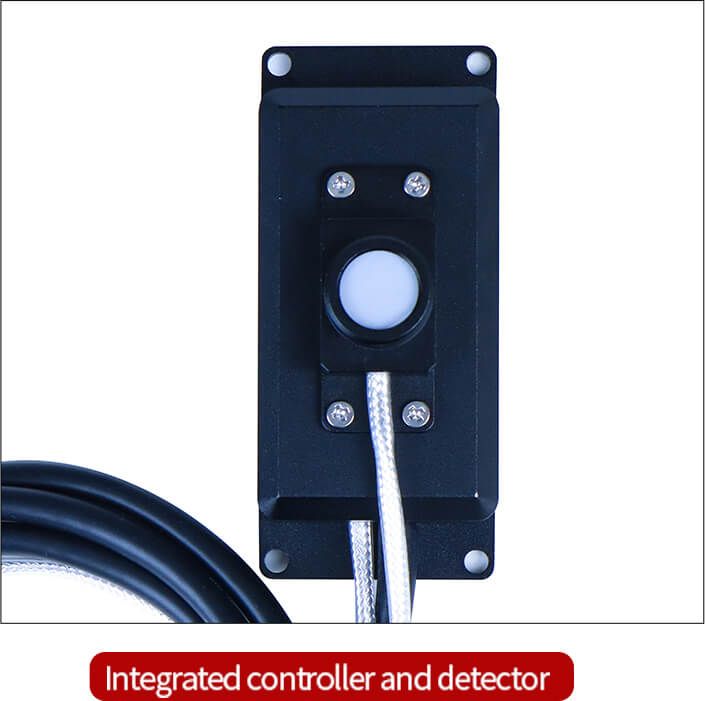

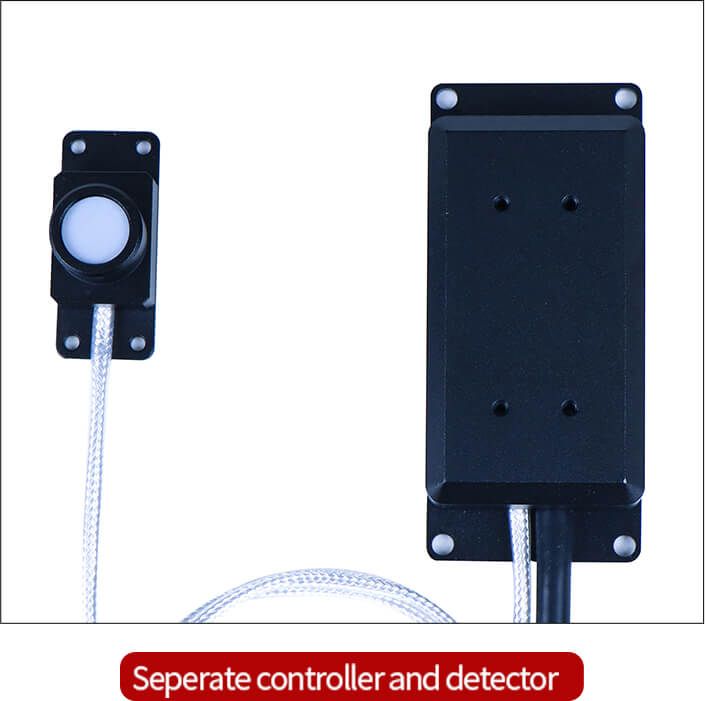

LS129 UV dijital probu çok küçük bir boyuta sahiptir ve dedektör ve kontrolör, ölçümün gerekli olduğu kurulum için çok uygun olan bölünmüş bir tasarıma sahiptir. Ölçüm için dedektör ve kontrolörü vidalarla birleştirmek de mümkündür.
Prob, farklı endüstrilerde yerinde kullanım için çok uygun olan 5-24V ultra geniş DC güç kaynağı aralığı ile çalışır.
Yeşil ve mavi olmak üzere iki tür RS485 negatif iletişim kablosu vardır, lütfen alınan ürünün gerçek rengine bakın.

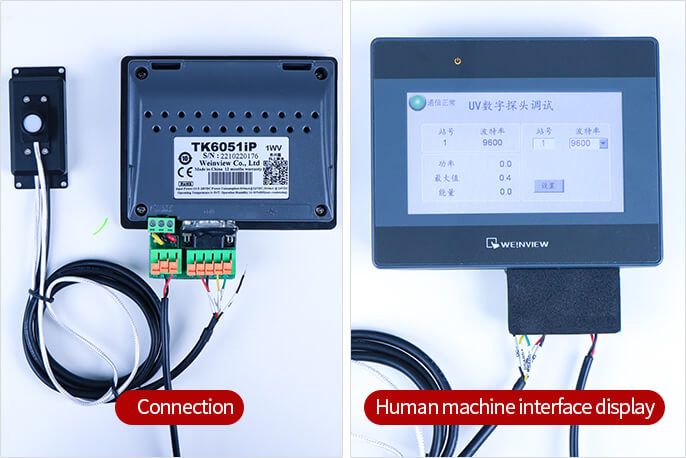

Hata ayıklama sırasında test verilerini görüntülemek, prob adresini ve baud hızını ayarlamak için kullanılabilir.

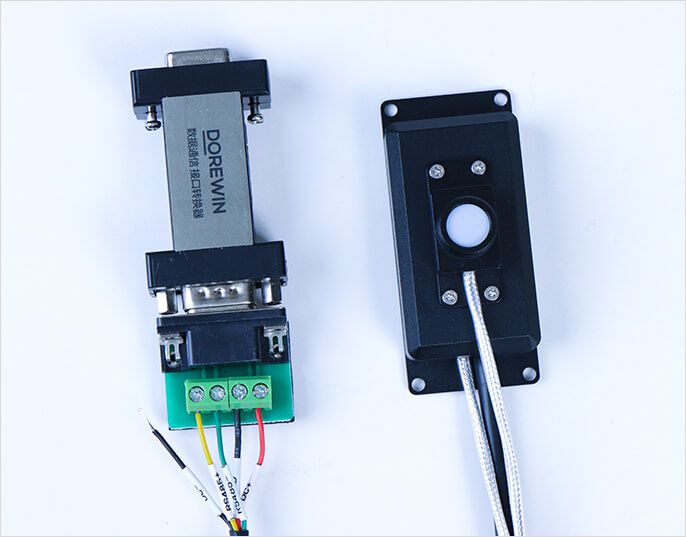

İletişim protokolü hata ayıklaması için kullanılır

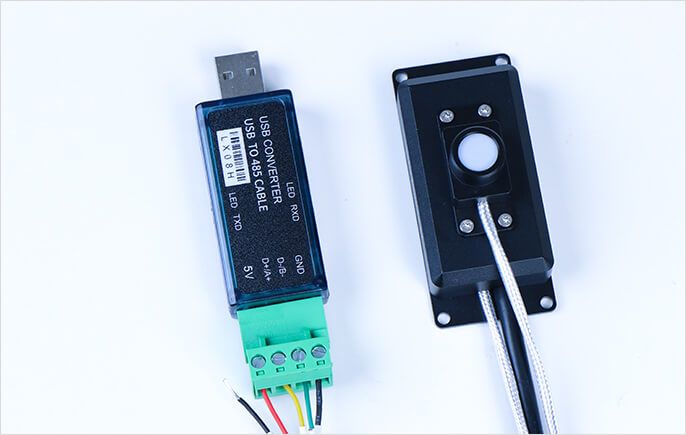

RS485'ten USB bağlantılı bilgisayara veri okumak için kullanılır
Not: Hata ayıklama insan-makine arabirimi, RS232 dönüştürücü ve USB dönüştürücü standart değildir. Bu aksesuarlar gerektiği gibi satın alınabilir
