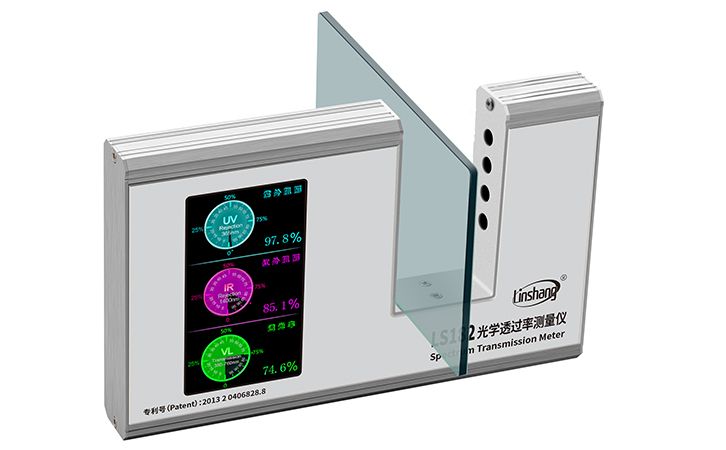

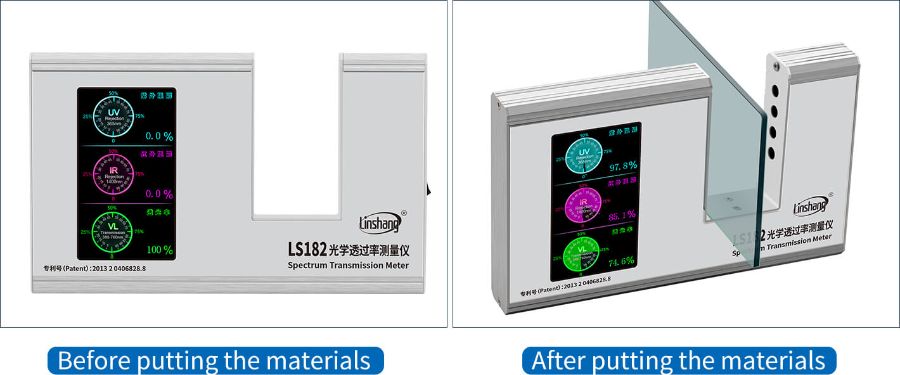

LS182 solar film iletim ölçer, SHGC değerini (yani, güneş ısı kazanç katsayısı olarak da adlandırılan toplam güneş geçirgenliğini), 950nm, 1400nm ve Tam IR reddetme oranını, 365nm ultraviyole reddetme oranını ve 550nm görünür ışık geçirgenliğini test edebilen bir cihazdır. . LS182 güneş filmi iletim ölçerin test prensibi, ölçülen şeffaf malzemeleri aydınlatmak için bir ultraviyole ışık kaynağı, bir görünür ışık kaynağı ve bir kızılötesi ışık kaynağı kullanmaktır. Sensör, ışık kaynağının gelen ışık yoğunluğunu ve malzemelerden geçen ışık yoğunluğunu algılar. Oran, yüzde olarak gösterilen ışık geçirgenliğine eşittir. Çoğu güneş filmi için, görünür ışık geçirgenlik indeksi ile işaretlenir ve kızılötesi ve ultraviyole ışınları reddetme oranı indeksi ile işaretlenir.
Reddedilme oranı = %100 - geçirgenlik

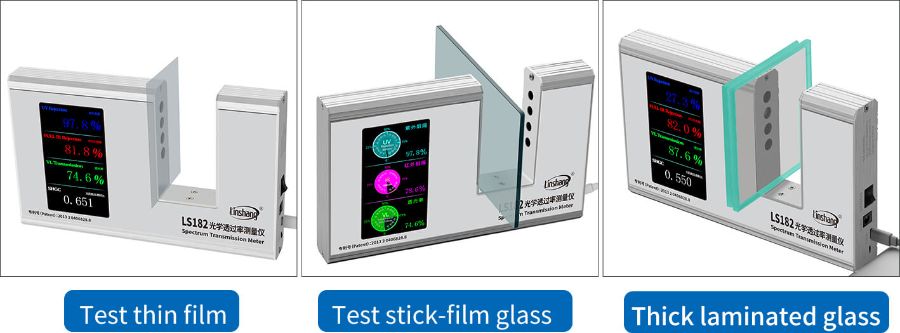

LS182 spektrum iletim ölçer, geniş bir uygulama yelpazesine sahiptir. Paralel ışık yolu ve geniş test aralığı sayesinde, güneş filmi endüstrisinde güneş filmlerini, lamine camı vb. ve ayrıca çeşitli kalın malzemeleri test etmek için kullanılabilir. Cihaz, güneş filmi performans sergisi, üretim, kalite kontrol, inceleme ve diğer durumlarda kullanım için uygundur.
Parametreler | LS182 Spektrum İletim Ölçer |
---|---|
UV tepe dalga boyu | 365nm |
IR tepe dalga boyu | 940nm, 1400nm, Tam IR ve SHGC |
Görülebilir ışık | CIE fotopik parlaklık fonksiyonu ile uyumlu 380nm-760nm tam dalga boyu |
Minimum test numunesi boyutu | ¢1mm |
Çözünürlük | %0,1 |
Kesinlik | ±%2 (renksiz homojen şeffaf malzeme, %0-90 geçirgenlik) |
Ağırlık | yaklaşık 590g |
Boyut | 170mm × 180mm × 144mm(L*H*W) |
Test kartı yuvası | 47 mm * 91 mm (G*Y) |
Güç kaynağı | DC5V/1A |
Altı parametre ölçülebilir: 365nm UV reddetme oranı, 940nm/1400nm/tam kızılötesi reddetme oranları, görünür ışık geçirgenliği ve SHGC toplam güneş geçirgenliği

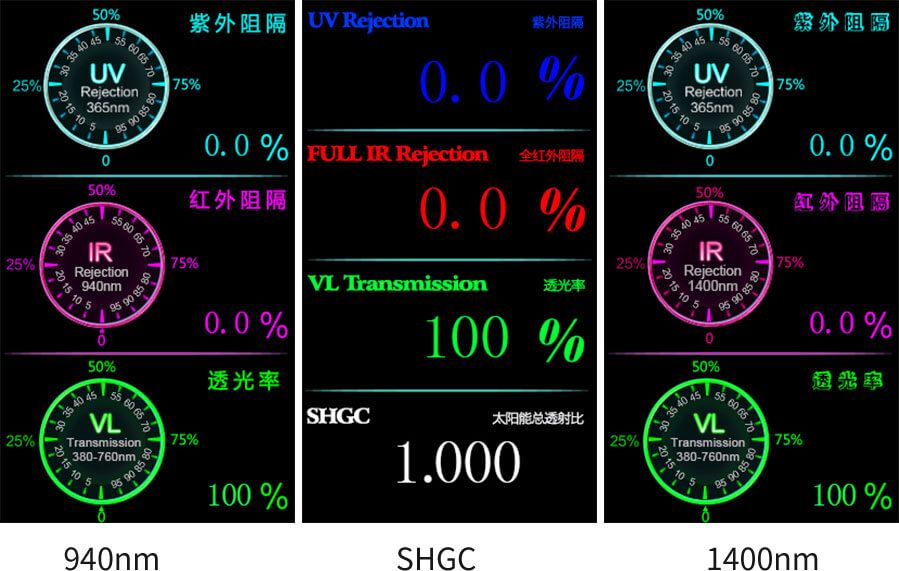

Güneş filmi test cihazı, doğrudan IR ve UV ret oranını gösteren geniş renkli LCD ekran arayüzüne sahiptir.

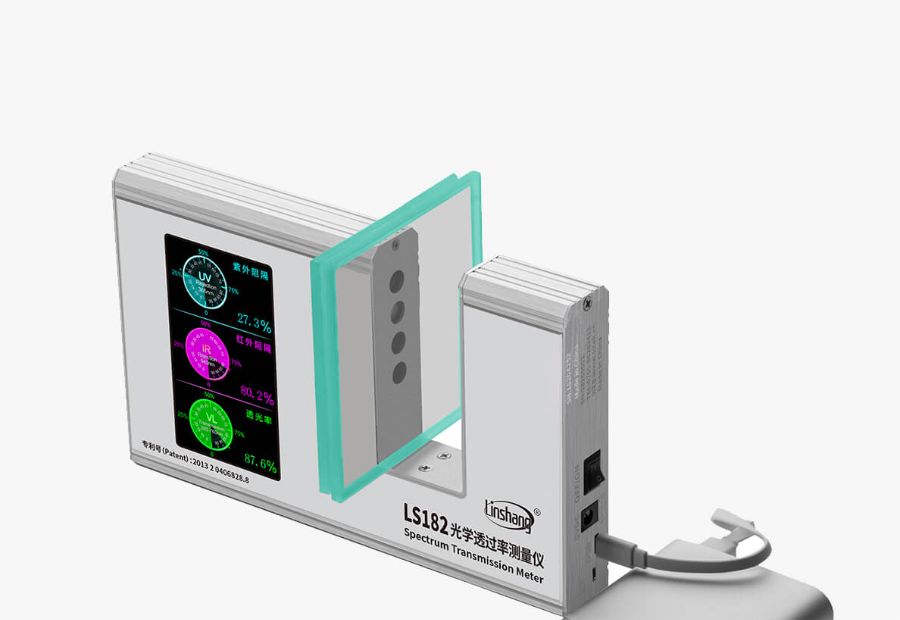

Paralel ışık yolu tasarımı, büyük kalınlıktaki camı doğru verilerle test etmek için kullanılır
Güneş filmi iletim ölçer, güç açıldıktan sonra otomatik olarak kalibre edilen gerçek zamanlı dinamik bir kendi kendine kalibrasyon işlevine sahiptir.

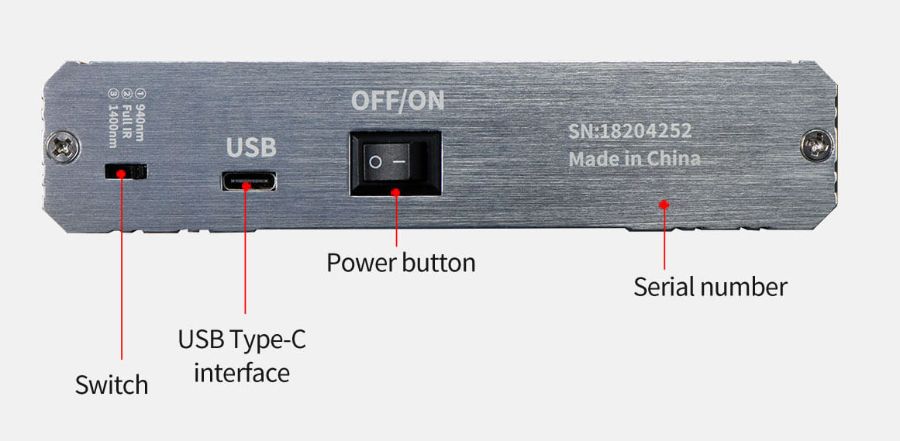

SHGC iletim ölçer, doğrudan mobil güce bağlanabilen Type-C arayüzüne sahiptir.
Kolay okuma için aleti eğmek için bir destek çubuğu sağlanır
