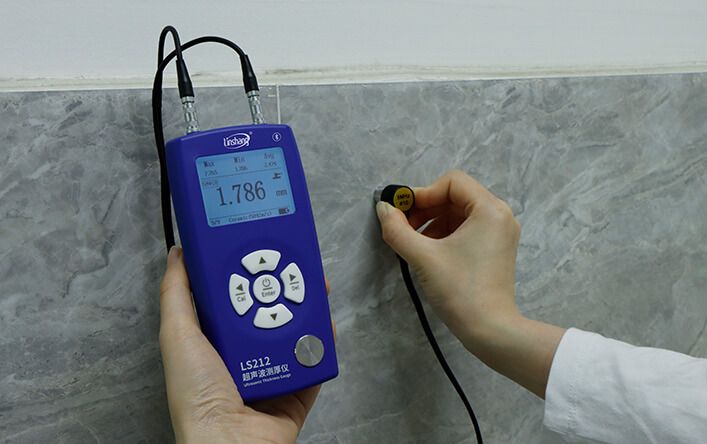

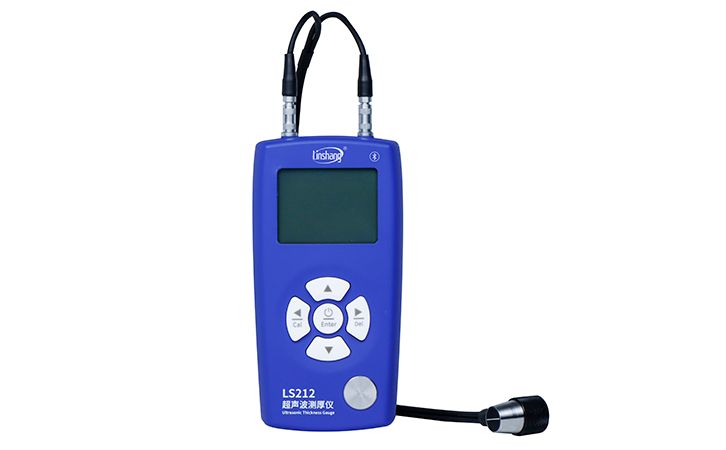

LS212 ultrasonik kalınlık ölçerin kullanımı kolaydır ve malzemelerin kalınlığını test etmek için ultrasonik darbe yansıması prensibini kullanır. Cihaz dört tip prob ile donatılabilir: standart prob, mikro çaplı prob, kaba kristal prob ve yüksek sıcaklık probu ve profesyonel olarak metallerin (çelik, alüminyum, bakır vb.), plastiklerin kalınlık ölçümü için kullanılır. , seramik, cam, cam elyafı ve ultrasonik dalgaları iletebilen diğer malzemeler. Enstrüman, zamanlama, 0.001 mm'ye kadar çözünürlük için profesyonel çip tasarımını benimser.

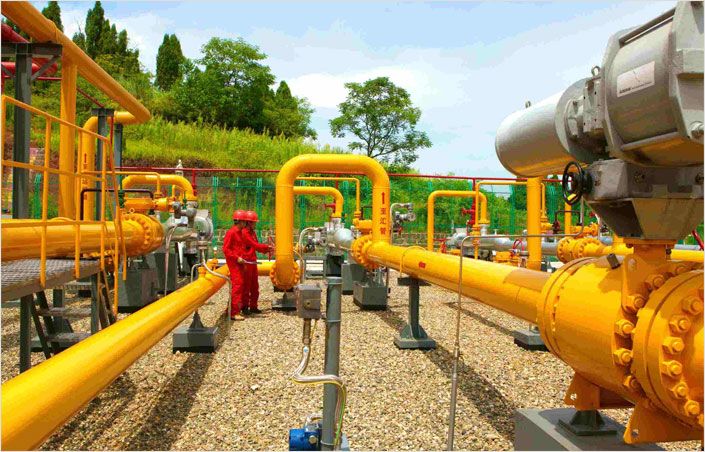

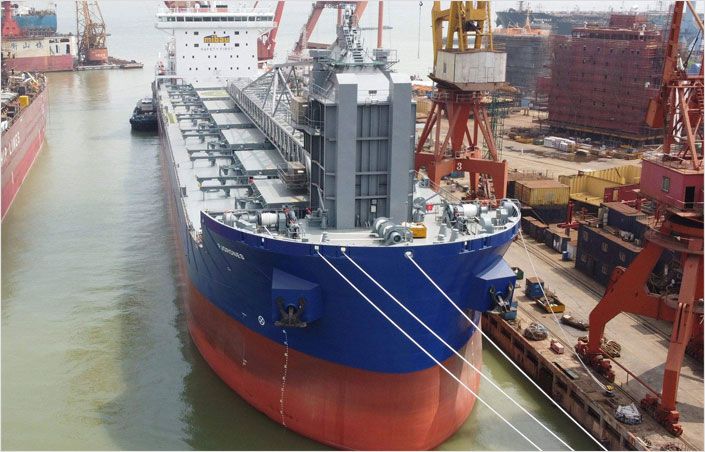

Birçok endüstride, öğelerin normal çalışması veya yapı güvenliği için malzemenin durumunu doğrulamak amacıyla duvar kalınlığının ölçülmesi esastır. LS212 ultrasonik kalınlık ölçer, gemiler, tanklar, borular veya çelik yapı gibi tamir edilip değiştirilmeyeceğini kontrol etmek için çeşitli aksesuarların veya metalik yapıların kalınlığını test etmede yaygın olarak kullanılabilir. Gösterge, petrol, kimya, metalurji, gemi yapımı, havacılık ve uzay çeşitli alanları için geçerlidir.
| Prob | Standart Prob | Mikro Çaplı Prob | Kaba Kristal Prob | Yüksek Sıcaklık Probu |
|---|---|---|---|---|
| Prob Modeli | 5MHZφ10 | 7MHZ PT-06 | 2MHZ ZT-12 | 5MHZ GT-12 |
| Asgari ölçüm alanı | φ10mm | φ6mm | φ12mm | φ12mm |
| Prob boyutu | φ18*26mm | φ15*25mm | φ18*28mm | φ43*48mm |
| Ölçüm Aralığı(45#çelik) | 0.8-350mm | 0.75-80mm | 3-200mm | 3-200mm |
| Doğruluk (H standart değerdir) | H＜10mm:±0.05H H≥10mm:±0.5%H | H＜10mm:±0.05H H≥10mm:±0.5%H | H＜10mm:±0.05H H≥10mm:±0.5%H | H＜10mm:±0.05H H≥10mm:±0.5%H |
| maruz kalma sıcaklığı | -10~60℃ | -10~60℃ | -10~60℃ | -10~500℃ |
| Başvuru | Geleneksel iş parçalarını ölçün | Yüzeyleri ve küçük iş parçalarını ölçün | Dökme demir ve büyük kristal parçacıklı bazı malzemeler | Yüksek sıcaklıktaki iş parçalarını ölçün |
| Parametre | Değer |
|---|---|
| Çözünürlük | 0.8-10mm:0.001mm 10-100mm:0.01mm 100-350mm:0.1mm |
| Ses Hızı Aralığı | 1000~9999m/s |
| Görüntülemek | 240*160 nokta vuruşlu LCD |
| Birim | mm/inch |
| Güç kaynağı | 2 adet 1.5V AAA alkalin pil |
| Ana Bilgisayar Boyutu | 142 * 72 * 28 mm |
| Ağırlık | yaklaşık 230g |
| Çalışma Sıcaklığı Aralığı | -10~50℃，0~85%RH（Yoğuşmasız） |
| Depolama Sıcaklık Aralığı | -10~60℃，0~85%RH（Yoğuşmasız） |

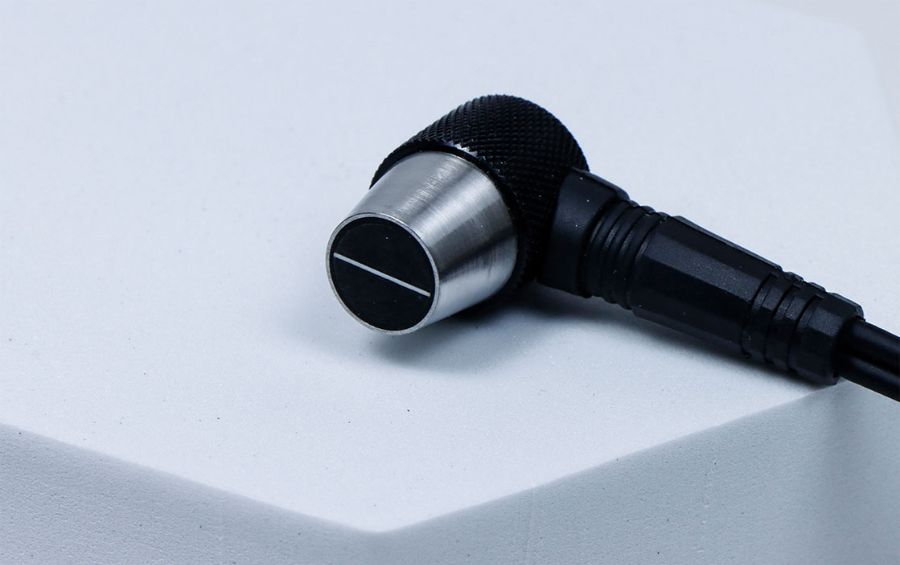

Gösterge probu, bir akustik bariyerle ayrılmış iki bağımsız kristalden oluşan bir çift kristal dönüştürücü kullanır. Bir kristal ultrasonik darbeler gönderir ve diğeri onları almaktan sorumludur. Prob oldukça hassastır ve dağınıklığı etkili bir şekilde azaltabilir ve prob muhafazası, sert ve dayanıklı olan paslanmaz çelikten yapılmıştır.

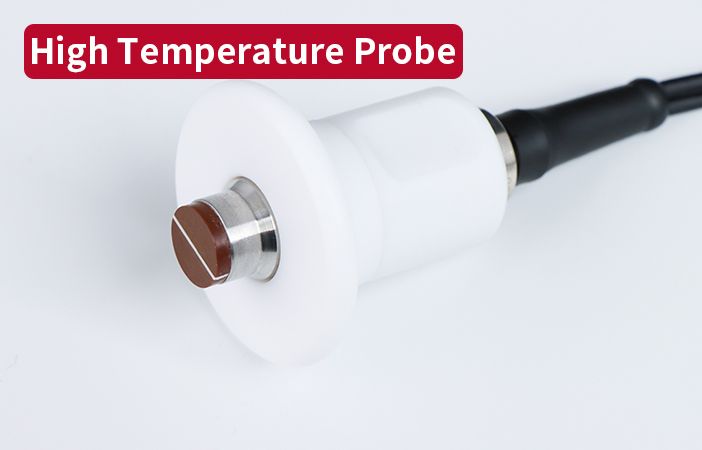

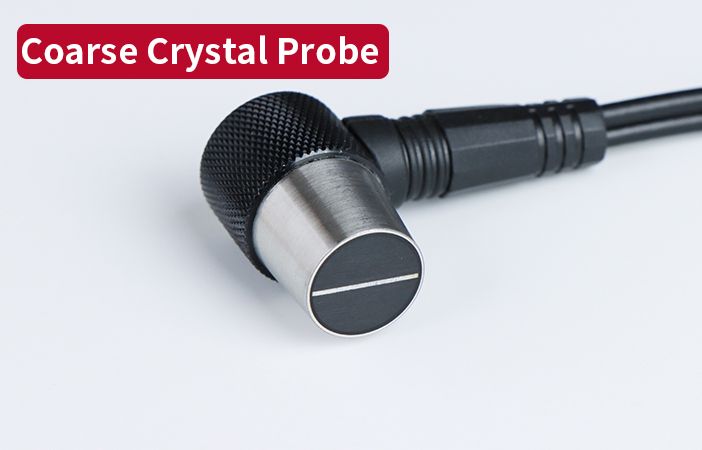

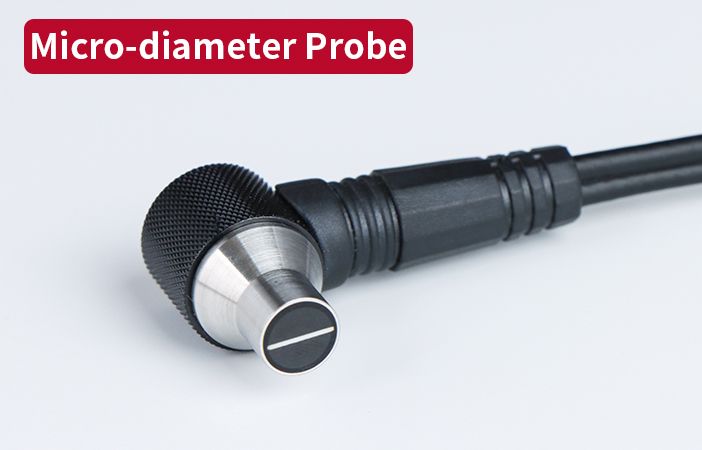

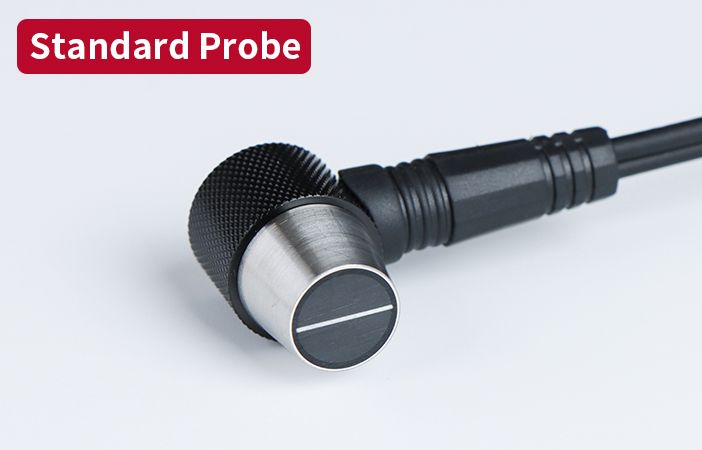

Cihaz, dört tip prob ile eşleştirilebilir: standart prob, mikro çaplı prob, kaba kristal prob ve prob modelinin akıllı tanımlanması ile yüksek sıcaklık probu ve cihaz, prob tipine göre ekran arayüzüne uyum sağlar.
Bazı malzemeler sesi iyi iletirken bazıları değildir. İkincisi için, sayaç, ultrasonik sinyali yükseltecek olan Kazanımı serbestçe değiştirebilir, böylece yayılan darbe, yayılırken dönüştürücü tarafından doğru bir şekilde yakalanır ve doğru veriler elde edilir.

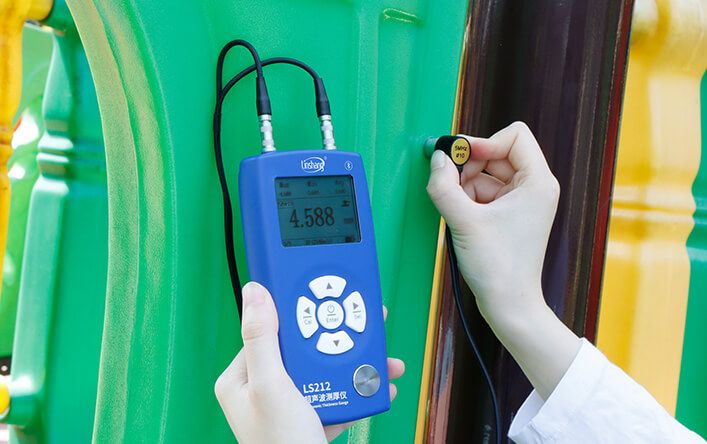

LS212 ultrasonik kalınlık ölçer, malzeme kalınlığını ses hızı ve yayılan darbe ile algılanan yankı arasında geçen süre ile hesaplar, hassas bir zamanlama çipi, kullanıcıya doğru verileri elde etmesi için doğru zamanı getirebilir
Test cihazının doğruluğu, Çin ulusal yetkili metroloji enstitüsü testini geçebilmesini sağlamak için ± 0,05 mm'ye ulaşabilir. Ve 0,8 mm-10 mm malzemenin kalınlığını test ederken çözünürlüğü 0,001 mm'dir.

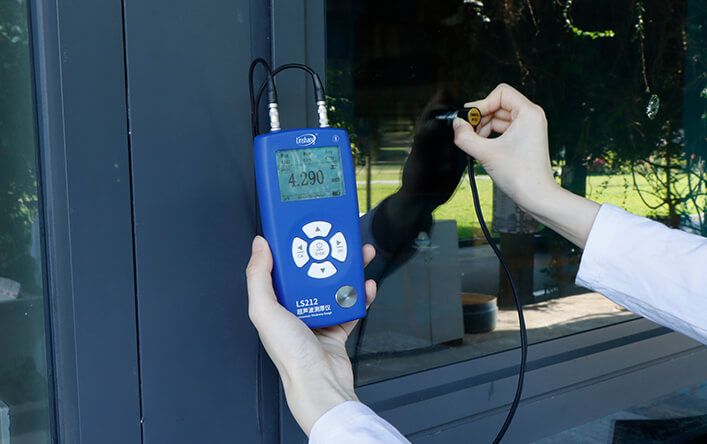

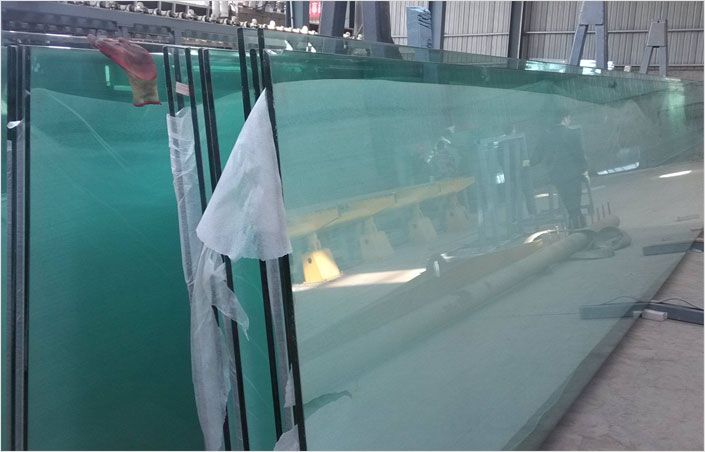

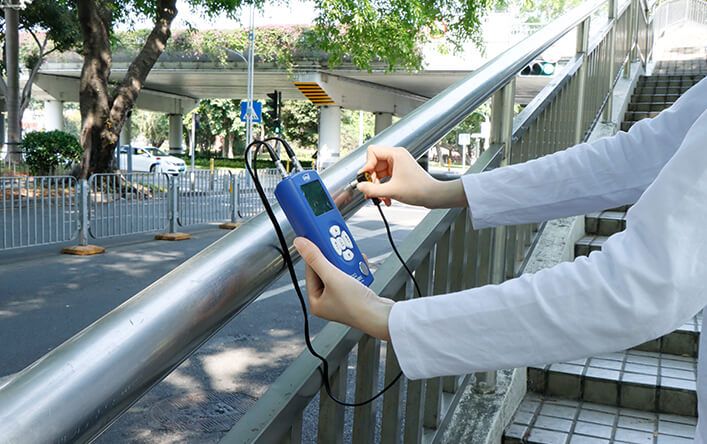

Gösterge, metalik malzemelerin (çelik, demir, alüminyum, bakır), metalik olmayan nesnelerin (seramik, plastik ve cam) ve diğer ultrasonik iyi iletkenlerin kalınlığını ölçmek için kullanılır; burada malzemenin diğer yüzeyi paralel veya paralel olmalıdır. test sırasında ölçülen yüzeye koaksiyel.Kavisli yüzeylerde ölçüm yaparken, probun bölünmüş yüzeyi, yüzeyin eksenine dik olarak ölçülmelidir.
İş parçasının yüzeyinde kaplama veya boya tabakası olması ölçüm sonuçlarını hatalı hale getirecektir. Penetrasyon kaplama ölçüm modlu standart prob, kaplamayı iş parçası yüzeyinden çıkarmadan iş parçası kaplamasının altındaki alt tabakanın gerçek kalınlığını doğru bir şekilde ölçebilir.

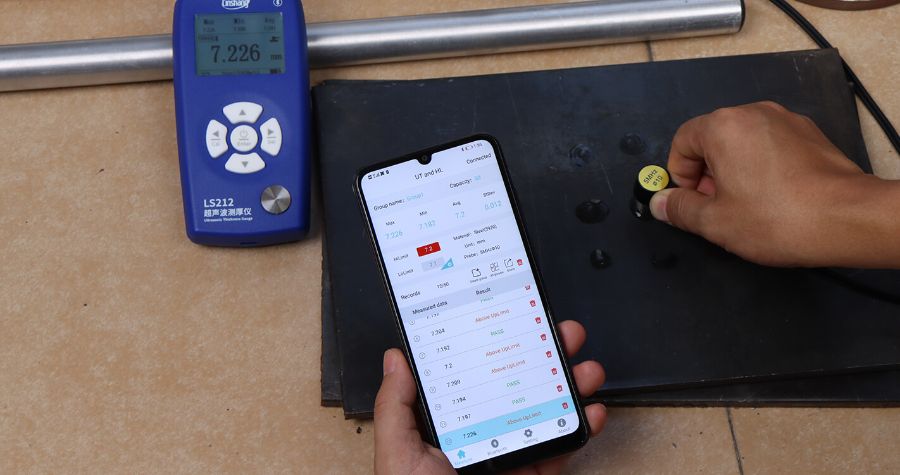

Enstrüman, çok gruplu veri depolama ve ölçüm verisi paylaşımı elde etmek için cep telefonu uygulamasına bağlanabilen Bluetooth iletişim modülü ile donatılmıştır.
LS212 halihazırda birçok yaygın metalik (demir, bakır, alüminyum gibi) ve metalik olmayan malzemelerin (plastik, seramik, pleksiglas) ve diğer nesnelerin hızlarını içerir ve kullanıcının bunları ayrı ayrı bulması gerekmez.

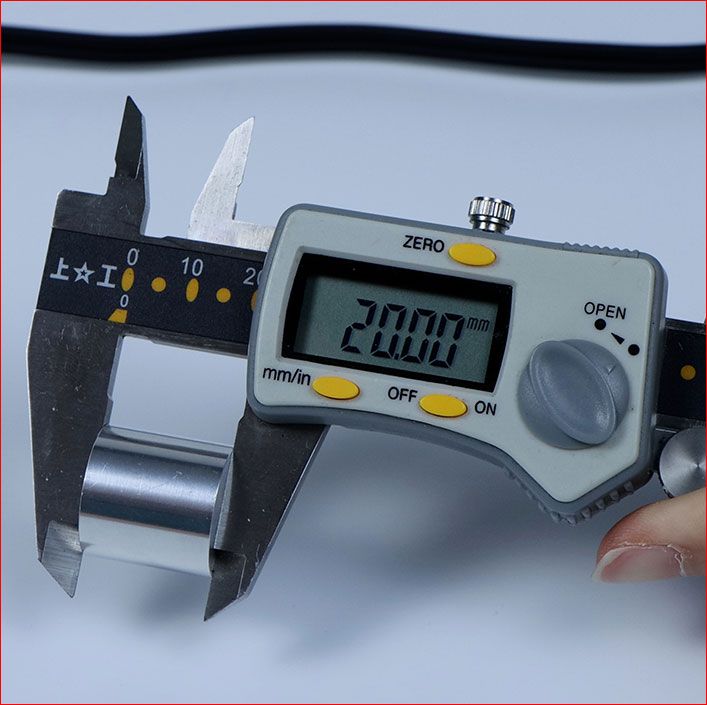

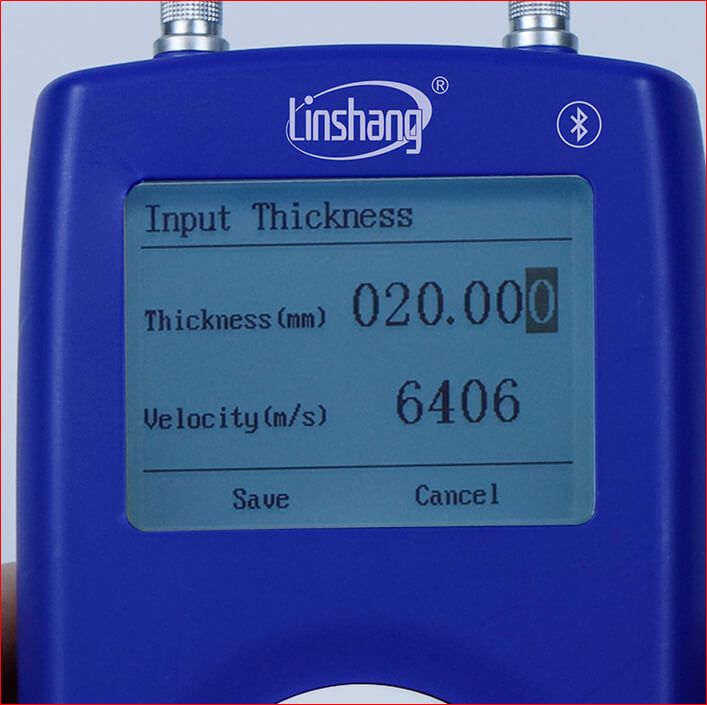

Test cihazı, bilinen kalınlık ve ölçüm sonuçlarına göre malzemenin ses hızını tersine çevirebilir. Cihaz, kalınlığı ölçülebilen malzeme ile aynı bileşenlere sahip düzensiz malzemeleri test edebilir.

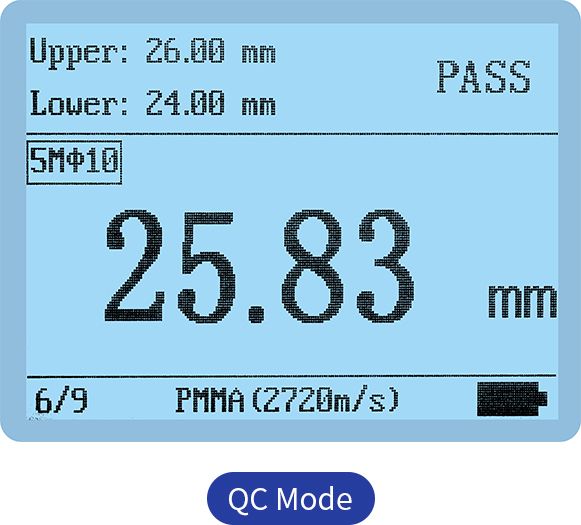

LS212 ultrasonik kalınlık ölçer, iki ölçüm modu ayarlar: QC modu ve istatistik modu

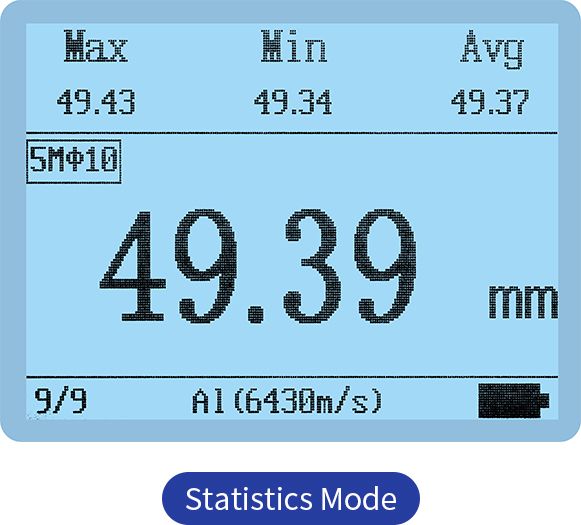

Birincisi, NG veya PASS'ı isteyerek sorunlu alanları kontrol etmek için üst ve alt limitler belirlemesine izin verilir. İstatistik modunda verilerin maksimum, minimum ve ortalama değerlerini sayar
LS212 ultrasonik kalınlık ölçer, kaymaz silikon tuşlara sahip ABS plastik kabuk içine yerleştirilmiştir, rahat bir tutuşa sahiptir ve kullanımı kolaydır
Belirgin tuş takımı, hızlı menü gezintisi için basit kullanım yöntemleri
Seçilebilir ekran dilleri
İnç/mm değiştirilebilir
LS212 aşağıdaki standartlara uygundur:
Ultrasonik Kalınlık Aletleri için JJF 1126-2044 Kalibrasyon Şartnamesi
LS212 Ultrasonik Kalınlık Ölçer, Android OS sürüm 7.0 ve üzerini destekleyen bir APP ile donatılmıştır. Aşağıdaki yollarla kurulabilir:
1) Mobil tarayıcınızla cihazdaki QR kodunu tarayın, indirmek ve yüklemek için talimatları izleyin.
2) APP'yi yüklemek için https://www.linshangtech.cn/a/253/ bağlantısını tıklayın.
3) Uygulamayı yüklemek için APP Store/Google Play'de "UT and HL" (büyük/küçük harfe duyarlı değil) ifadesini arayın.
