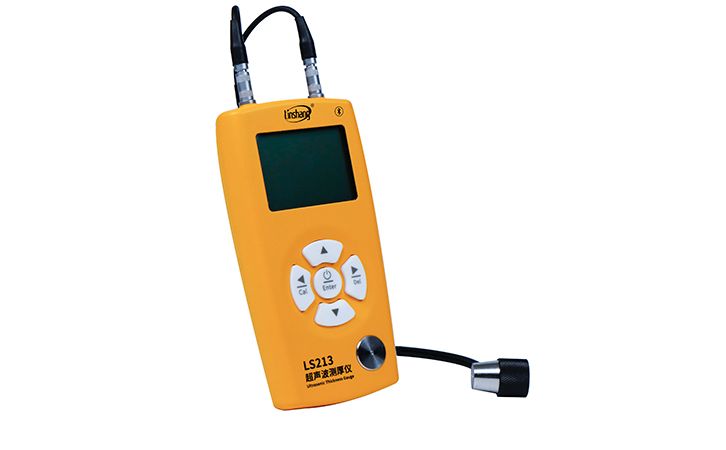

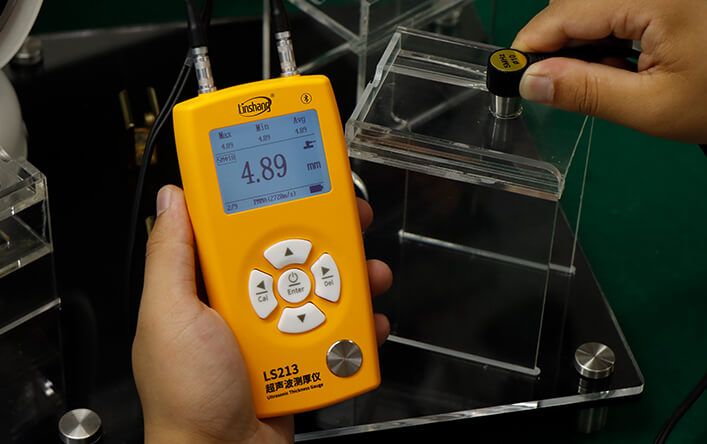

LS213 ultrasonik kalınlık ölçerin kullanımı kolaydır ve malzemelerin kalınlığını test etmek için ultrasonik darbe yansıması prensibini kullanır. Cihaz dört tip prob ile donatılabilir: standart prob, mikro çaplı prob, kaba kristal prob ve yüksek sıcaklık probu ve profesyonel olarak metallerin (çelik, alüminyum, bakır vb.) kalınlık ölçümü için kullanılır. ultrasonik dalgaları iletebilen plastik, seramik, cam, cam elyafı ve diğer malzemeler. Enstrüman, profesyonel zamanlama çipi tasarımını benimser, çözünürlük 0,01 mm'ye kadardır

Başvuru

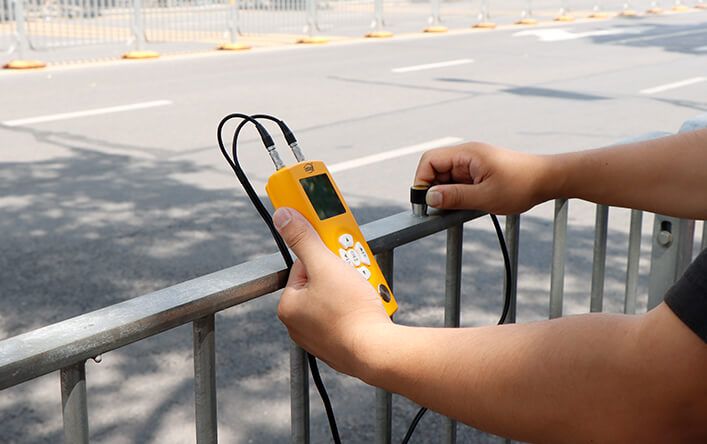

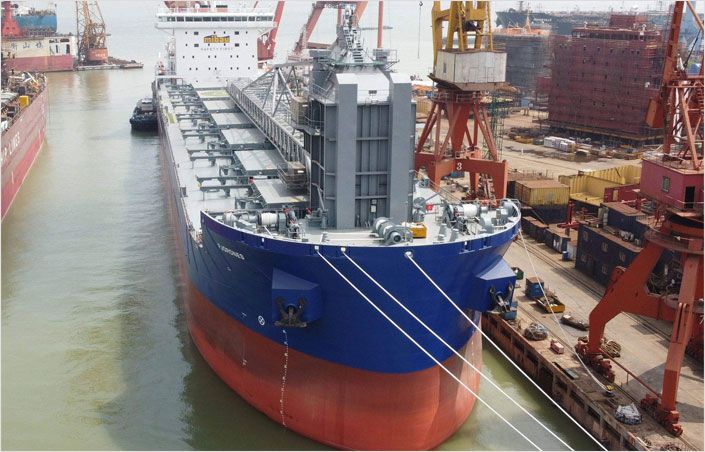

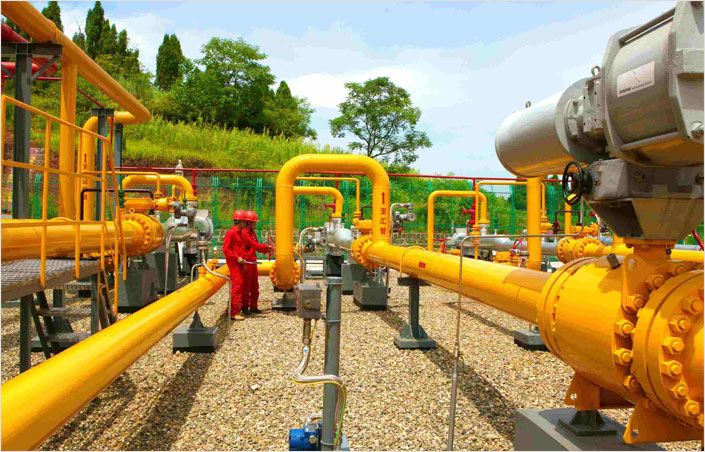

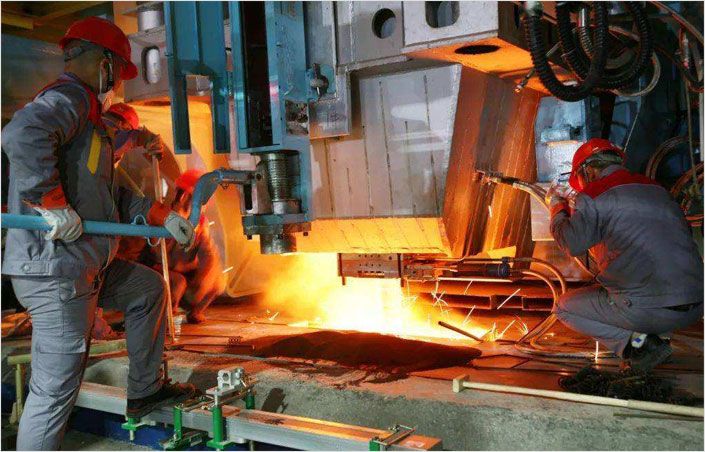

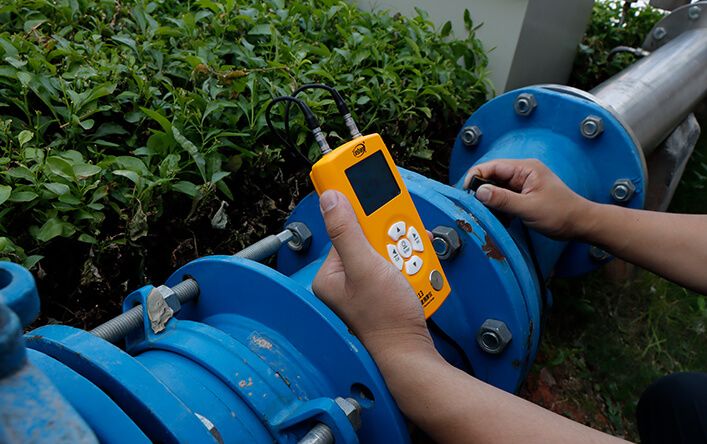

Birçok endüstride, öğelerin normal çalışması veya yapı güvenliği için malzemenin durumunu doğrulamak amacıyla duvar kalınlığının ölçülmesi esastır. LS213 ultrasonik kalınlık ölçer, gemiler, tanklar, borular veya çelik yapı gibi tamir edilip edilmeyeceklerini veya değiştirilip değiştirilmediklerini kontrol etmek için çeşitli aksesuarların veya metalik yapıların kalınlığını test etmede yaygın olarak kullanılabilir. Gösterge, petrol, kimya, metalurji, gemi yapımı, havacılık ve uzay çeşitli alanları için geçerlidir.

Parametreler

1. Prob özellikleri ve parametreleri

Prob	Standart Prob	Mikro Çaplı Prob	Kaba Kristal Prob	Yüksek Sıcaklık Probu
Prob Modeli	5MHZφ10	7MHZ PT-06	2MHZ ZT-12	5MHZ GT-12
Asgari ölçüm alanı	φ10mm	φ6mm	φ12mm	φ12mm
Prob boyutu	φ18*26mm	φ15*25mm	φ18*28mm	φ43*48mm
Ölçüm Aralığı(45#çelik)	0.8-350mm	0.75-80mm	3-200mm	3-200mm
Doğruluk (H standart değerdir)	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H	H＜10mm:±0.05H H≥10mm:±0.5%H
maruz kalma sıcaklığı	-10~60℃	-10~60℃	-10~60℃	-10~500℃
Başvuru	Geleneksel iş parçalarını ölçün	Yüzeyleri ve küçük iş parçalarını ölçün	Dökme demir ve büyük kristal parçacıklı bazı malzemeler	Yüksek sıcaklıktaki iş parçalarını ölçün

2. Ana bilgisayar parametreleri

Parametre	Değer
Çözünürlük	0.8-100mm：0.01mm 100-350mm：0.1mm
Ses Hızı Aralığı	1000~9999m/s
Görüntülemek	240*160 nokta vuruşlu LCD
Birim	mm/inch
Güç kaynağı	2 adet 1.5V AAA alkalin pil
Ana Bilgisayar Boyutu	142 * 72 * 28 mm
Ağırlık	yaklaşık 230g
Çalışma Sıcaklığı Aralığı	-10~50℃，0~85%RH（Yoğuşmasız）
Depolama Sıcaklık Aralığı	-10~60℃，0~85%RH（Yoğuşmasız）

Özellikler

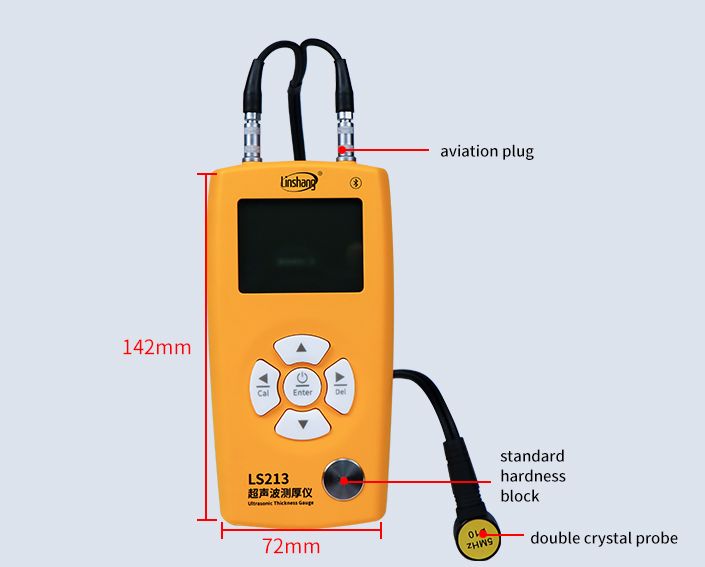

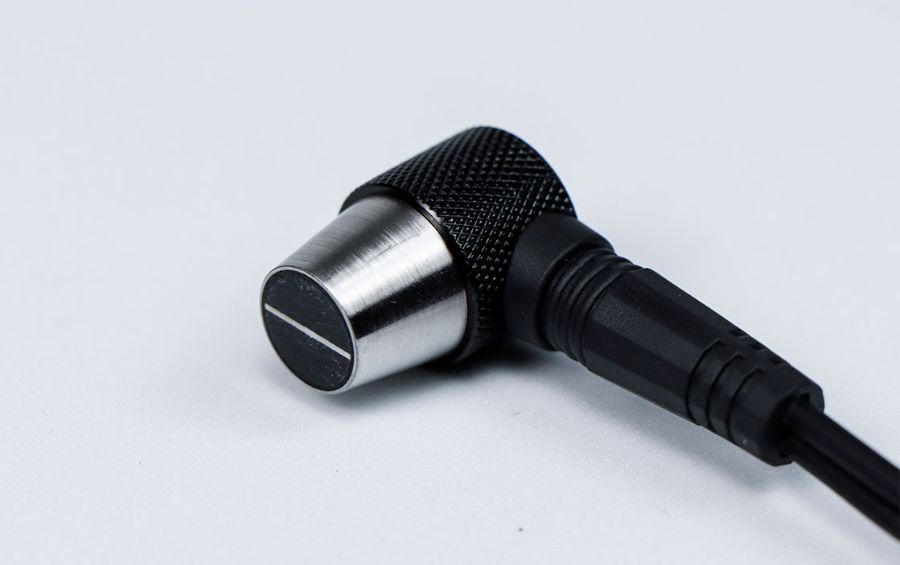

Ultrasonik çift kristal prob

Gösterge probu, bir akustik bariyerle ayrılmış iki bağımsız kristalden oluşan bir çift kristal dönüştürücü kullanır. Bir kristal ultrasonik darbeler gönderir ve diğeri onları almaktan sorumludur. Prob oldukça hassastır ve dağınıklığı etkili bir şekilde azaltabilir ve prob muhafazası, sert ve dayanıklı olan paslanmaz çelikten yapılmıştır.

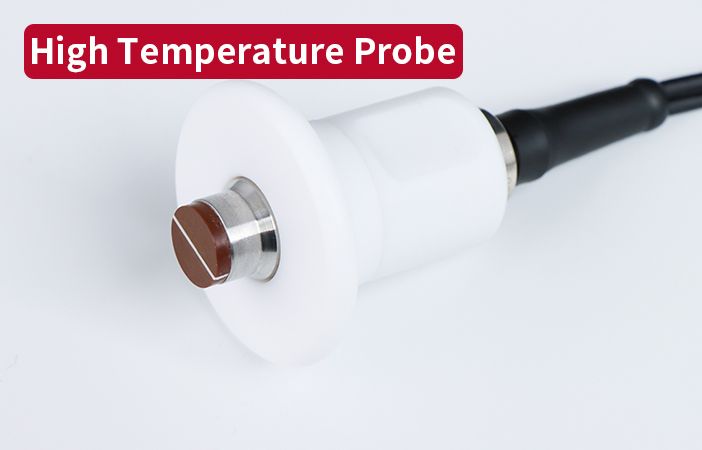

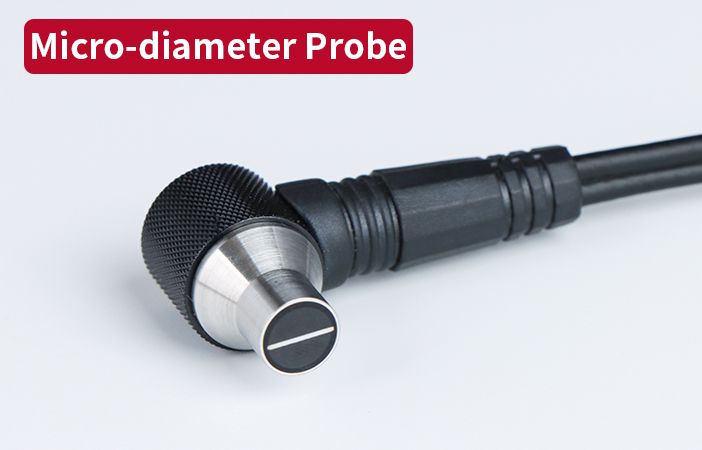

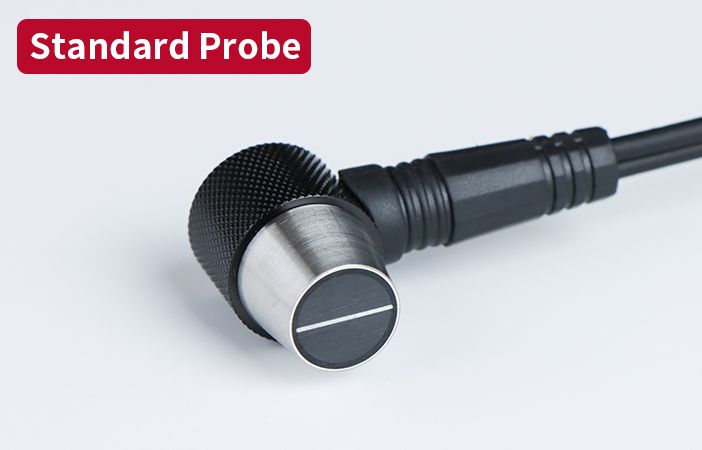

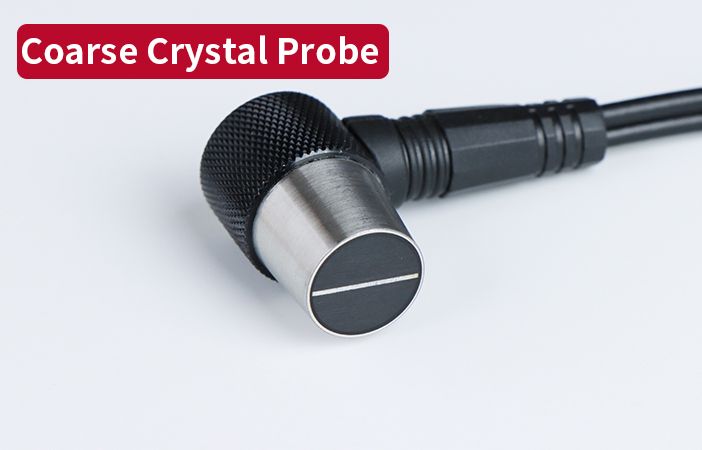

Dört çeşit prob ile probun akıllı bir şekilde tanımlanması

Cihaz dört tip prob ile eşleştirilebilir: standart prob, mikro çaplı prob, kaba kristal prob ve probun akıllı tanımlanması ile yüksek sıcaklık probu ve cihaz, prob tipine göre ekran arayüzüne uyum sağlar.

Otomatik Kazanç değiştirilebilir

Bazı malzemeler sesi iyi iletirken bazıları değildir. İkincisi için, sayaç, ultrasonik sinyali yükseltecek olan Kazanımı serbestçe değiştirebilir, böylece yayılan darbe, yayılırken dönüştürücü tarafından doğru bir şekilde yakalanır ve doğru veriler elde edilir.

Mükemmel zamanlayıcı çipleri hızlı, doğru okumalar sağlar

LS213 ultrasonik kalınlık ölçer, malzeme kalınlığını ses hızı ve yayılan darbe ile algılanan yankı arasında geçen süre ile hesaplar, hassas bir zamanlama çipi, kullanıcıya doğru verileri elde etmesi için doğru zamanı getirebilir

Yüksek hassasiyet, yüksek çözünürlük

Test cihazının doğruluğu, Çin ulusal yetkili metroloji enstitüsü testini geçebilmesini sağlamak için ± 0,05 mm'ye ulaşabilir. Kalınlığı 0,8 mm'den 10 mm'ye kadar olan malzemeleri test ederken çözünürlüğü 0,01 mm'dir.

Kaplama penetrasyonu ölçüm modu

İş parçasının yüzeyinde ölçüm sonuçlarında hatalara neden olabilecek bir kaplama veya boya tabakası olduğunda, penetrasyon kaplama ölçüm modlu standart prob, kaplamayı çıkarmadan iş parçası kaplamasının altındaki alt tabakanın gerçek kalınlığını doğru bir şekilde ölçebilir. iş parçası yüzeyi.

Bluetooth APP işlevi

Cihaz, birden fazla veri depolama ve ölçüm verisi paylaşımı elde etmek için cep telefonu uygulamasına bağlanabilen dahili Bluetooth iletişim modülüne sahiptir.

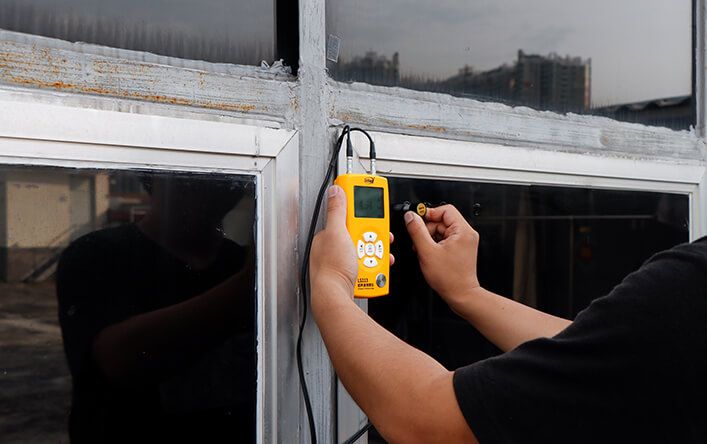

Çeşitli malzemeler ölçülebilir

Gösterge, metalik malzemelerin (çelik, demir, alüminyum, bakır) ve metalik olmayan nesnelerin (seramik, plastik ve cam) ve diğer ultrasonik iyi iletkenlerin kalınlığını ölçmek için kullanılır; burada malzemenin diğer yüzeyi paralel veya paralel olmalıdır. test sırasında ölçülen yüzeye koaksiyel

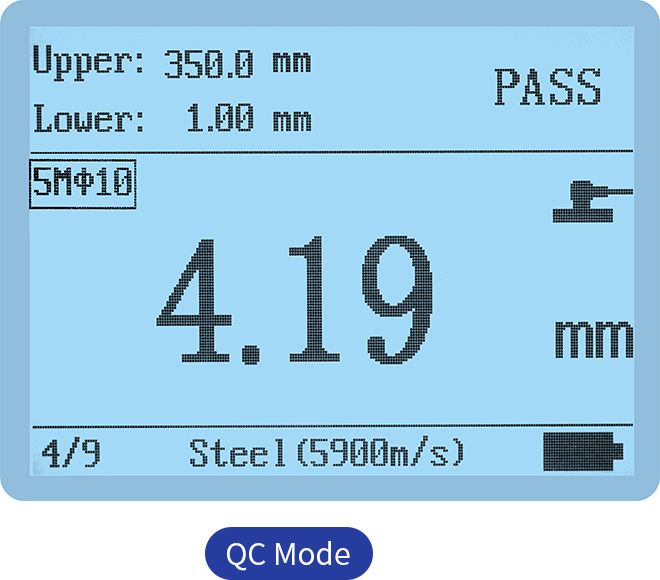

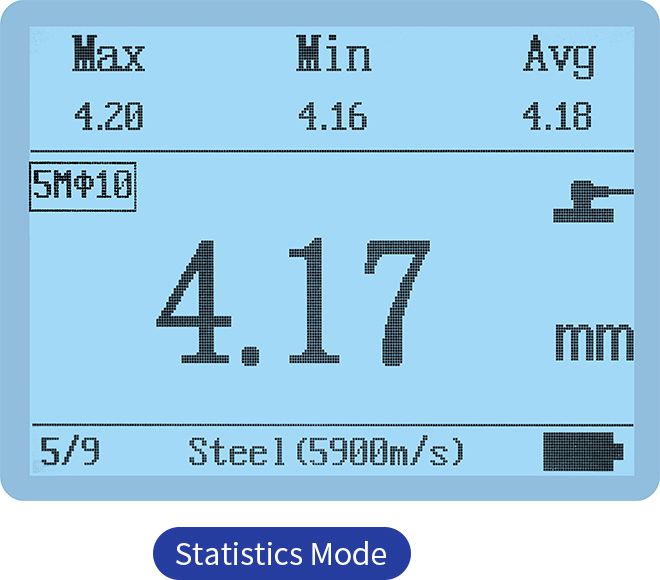

KK Modu ve İstatistik Modu

LS213 ultrasonik kalınlık ölçer, iki ölçüm modu ayarlar: QC modu ve istatistik modu. Birincisi, NG veya PASS'ı isteyerek sorunlu alanları kontrol etmek için üst ve alt limitler belirlemesine izin verilir. İstatistik modunda verilerin maksimum, minimum ve ortalama değerlerini sayar

Birden fazla malzemenin ses hızını sağlayın

LS213 halihazırda birçok yaygın metalik (demir, bakır, alüminyum gibi) ve metalik olmayan malzemelerin (plastik, seramik, pleksiglas) ve diğer nesnelerin hızlarını içerir ve kullanıcının bunları ayrı ayrı bulması gerekmez.
