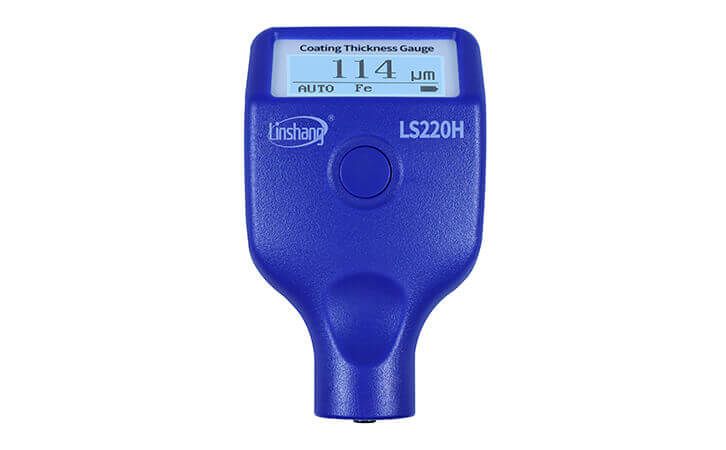

LS220H Kuru Film Kalınlık Ölçer

LS220H, Hall etkisi ve Girdap akımı kalınlık ölçüm ilkelerini birleştiren entegre, yüksek hassasiyetli bir kaplama kalınlığı ölçerdir. Cihaz, Hall etkisine dayalı olarak, ferromanyetik metal yüzeyler üzerindeki ferromanyetik olmayan kaplamaları ölçebilirken, Eddy akımı prensibi etkisi altında, manyetik olmayan metal yüzeyler üzerindeki iletken olmayan kaplamaları ölçebilir.


  • Oda sıcaklığında sadece dört tür ferromanyetik metal element vardır: demir, kobalt, nikel ve gadolinyum.

  • Yaygın olmayan ferromanyetik metaller: bakır, alüminyum, çinko, krom, vb.

  • Hall etkisi: ferromanyetik metal yüzeyler üzerindeki ferromanyetik olmayan kaplamaların ölçümü için kullanılabilir.

  • Girdap akımı: manyetik olmayan metal yüzeyler üzerindeki iletken olmayan kaplamaların ölçümü için kullanılabilir.


yüzeyKaplamaörneklerVar/Hayır
Ferromanyetik malzemeler: demir, kobalt, nikel, gadolinyumFerromanyetik olmayan metal1. Galvanizli demir bakır kaplama
metal olmayan malzemeler1. Demir sprey boya
2. Demir sprey toz kaplama
Ferromanyetik malzeme: Demir, kobalt, nikel ve gadolinyumDemir nikel kaplama×
Ferromanyetik olmayan metal: Bakır, alüminyum, magnezyum, çinko vb.iletken olmayan malzeme1. Eloksal; alüminyum yüzey
2. bakır, sprey boya

Video

LS220H Kaplama Kalınlığı Ölçer tanıtımı

Başvuru

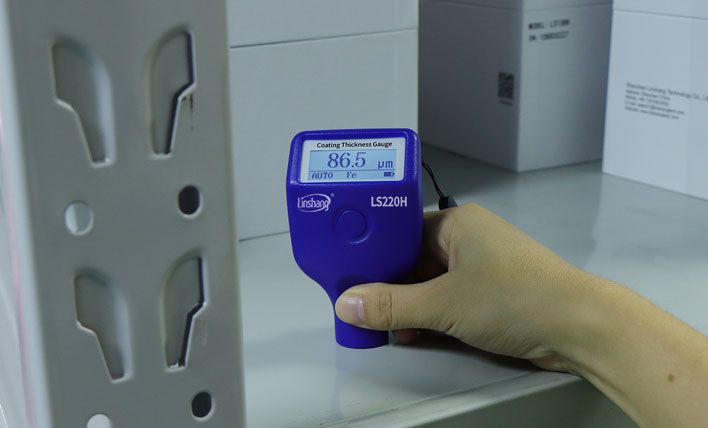

LS220H Kaplama Kalınlığı Ölçer, raflardaki kaplamaları test eder

LS220H Kaplama Kalınlığı Ölçer, raflardaki kaplamaları test eder

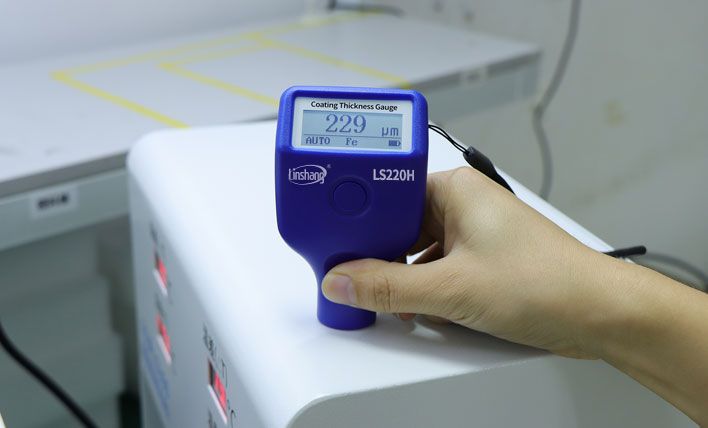

LS220H Kaplama Kalınlığı Ölçer, demir içeren malzemeler üzerindeki kaplamaları test eder

LS220H Kaplama Kalınlığı Ölçer, demir içeren malzemeler üzerindeki kaplamaları test eder

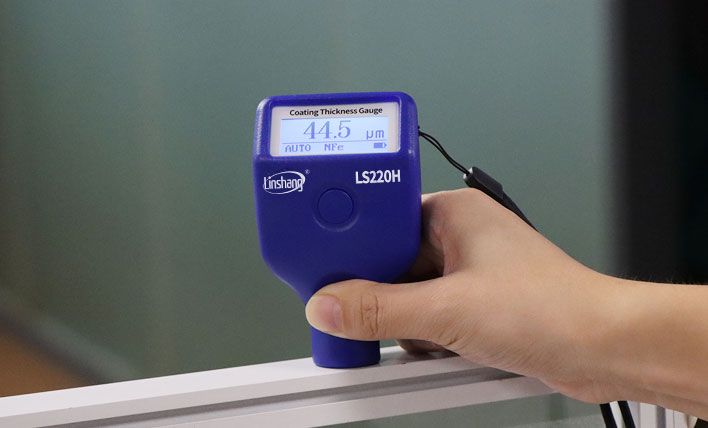

LS220H Kaplama Kalınlığı Ölçer, alüminyum çerçeve üzerindeki kaplamaları test eder

LS220H Kaplama Kalınlığı Ölçer, alüminyum çerçeve üzerindeki kaplamaları test eder

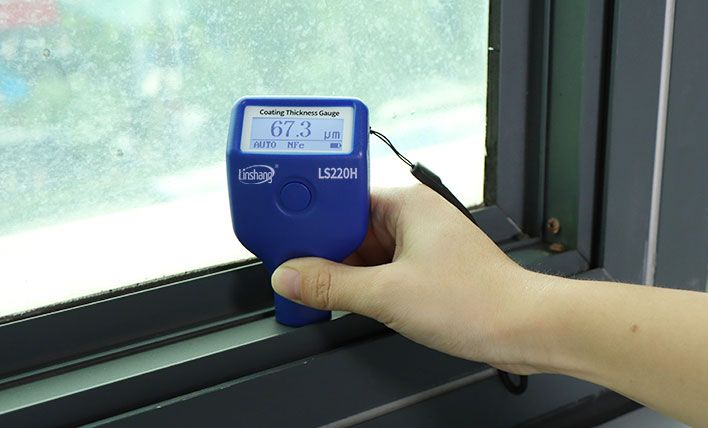

LS220H Kaplama Kalınlığı Ölçer, alüminyum pencere pervazındaki kaplamaları test eder

LS220H Kaplama Kalınlığı Ölçer, alüminyum pencere pervazındaki kaplamaları test eder

Parametreler

ParametreDeğer
Prob ucuYakut düzeltildi
Ölçüm prensibiDemirli: Hall Etkisi / Demirsiz: Girdap akımı
Prob tipiEntegre prob
Ölçüm aralığı0.0-5000μm
Çözünürlük0.1μm: 0μm - 99.9μm
1μm: 100μm - 999μm
0.01mm: 1.00mm - 5.00mm
Kesinlik≤±(3%H+2μm), H standart değerdir
Birimμm / mil
ölçüm aralığı0.5 saniye
Asgari ölçüm alanıØ = 25mm
Minimum eğrilikDışbükey:5mm / İçbükey:25mm
Minimum yüzey kalınlığıFe:0.2mm / NFe:0.05mm
Görüntülemek128×48 nokta vuruşlu LCD
Güç kaynağı2 adet 1.5V AAA alkalin pil
Çalışma sıcaklığı aralığı0℃-50℃
Depolama sıcaklığı aralığı-20℃-60℃
Ölçü boyutu101*62*28 mm
Ağırlık (pil ile)79 gr

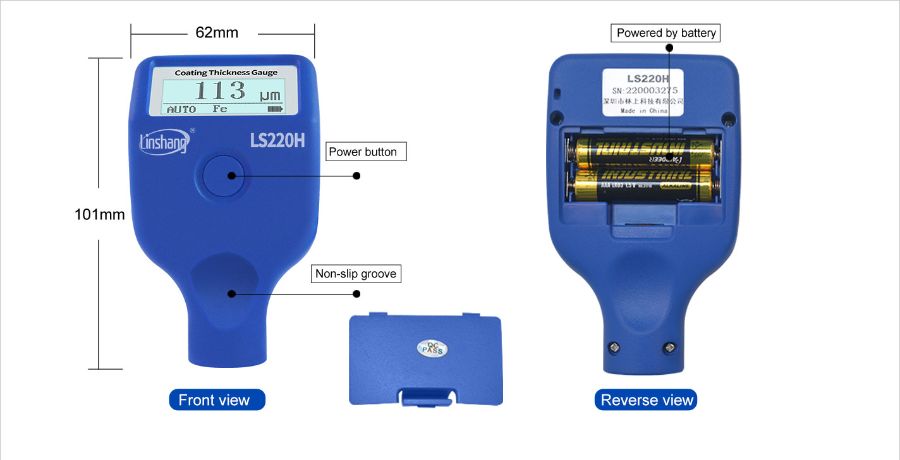

LS220H iç yapısı
LS220H iç yapısı

Özellikler

Demirli ve demirsiz alt tabaka için güçlü ve ikili kullanım

Hem demir hem de alüminyum için çift kullanımlı prob. Kuru film kalınlık ölçer, ölçüm alt tabakasının akıllı bir şekilde tanımlanmasına ve hızlı otomatik transfere sahiptir

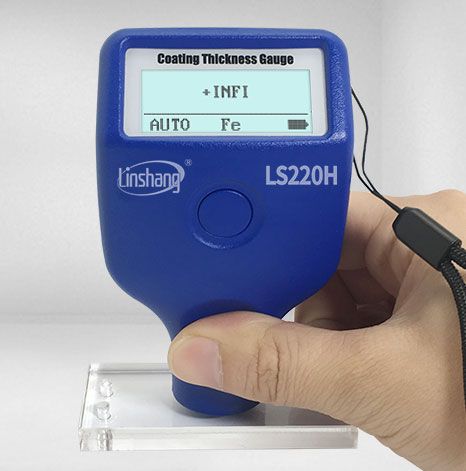

LS220H, metal olmayan alt tabakayı tanımlayabilir

LS220H, metal olmayan alt tabakayı tanımlayabilir

LS220H, demirli alt tabakayı tanımlayabilir

LS220H, demirli alt tabakayı tanımlayabilir

LS220H, demirli alt tabakayı tanımlayabilir

LS220H, demirli alt tabakayı tanımlayabilir

Hassas ölçüm ve iyi tekrarlanabilirlik

Doğru ölçüm verileri ve iyi tekrarlanabilirlik, Çin ulusal metrolojik testlerinin denetiminden geçmesini sağlar

LS220H Kaplama Kalınlığı Ölçer doğruluk testi

LS220H Kaplama Kalınlığı Ölçer doğruluk testi

Üç farklı modda mevcuttur

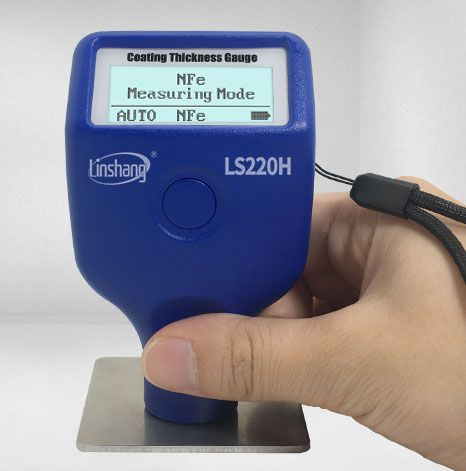

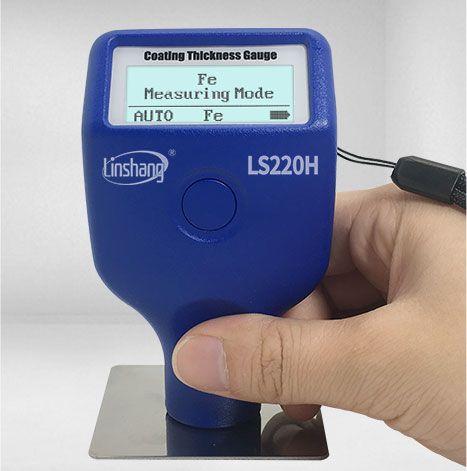

LS220H kaplama kalınlığı ölçerin üç ölçüm modu vardır: Fe modu, NFe modu ve Fe/NFe modu

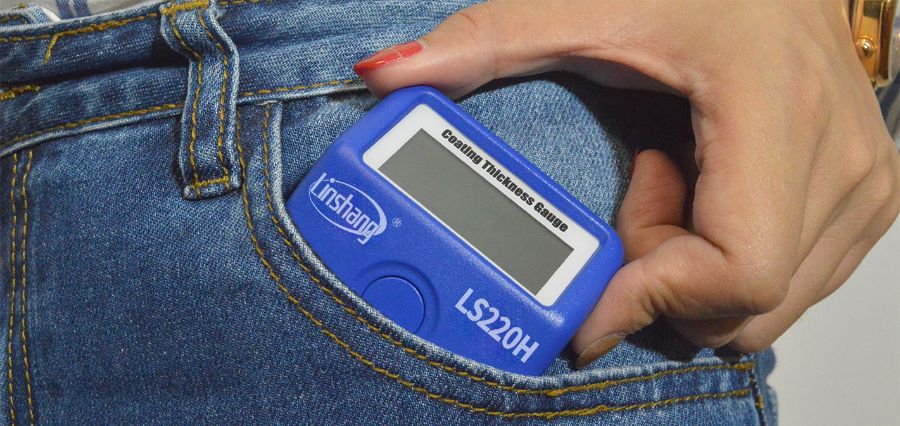

Küçük, Hafif ve Taşınabilir

LS220H kuru film kalınlık ölçer, basit bir tasarıma ve küçük boyuta sahiptir. Taşıması ve çalıştırması kolaydır

Yüksek kaliteli dijital prob, doğru ölçüm ve kararlı veriler sağlar

Gelişmiş dijital prob, sıfır konumunu kaymadan uzun süre sabit tutmak için kullanılır. Test verileri, aynı konumu birden çok kez test ettikten sonra kararlıdır.

sağlam ve dayanıklı

Uzun servis ömrü sağlamak için aşınma ve korozyon direncine sahip yakut prob. Aşınmadan kaynaklanan hataları önler

Sıcaklık dengeleme teknolojisi ile gösterge eksi 20 santigrat derecede kullanılabilir.

Ultra ince yüzeylerdeki kaplamaları test etmek için uygundur

İngilizce ve Çince olarak mevcuttur

Nitelikler ve Standartlar

LS220H kuru film kalınlık ölçer aşağıdaki standartlara uygundur:

  • GB/T 4956-2003 Manyetik Yüzeyler Üzerinde Manyetik Olmayan Kaplamalar-Kaplama Kalınlığının Ölçümü-Manyetik Yöntem

  • GB/T 4957-2003 Manyetik Olmayan Temel Metaller Üzerindeki İletken Olmayan Kaplamalar-Kaplama Kalınlığının Ölçümü-Girdap Akımı

  • DIN EN ISO 2808 Boyalar ve Vernikler-Film Kalınlığının Tayini

  • JJG-818-2005 Kaplama Kalınlığı için Manyetik ve Girdap Akımı Ölçüm Aleti Doğrulama Yönetmeliği

Ambalajlama

No.AçıklamaMiktarBirim
1LS220H kaplama kalınlık ölçer1Ayarlamak
2Fe sıfır ayar plakası1parça
3NFe sıfır ayar plakası1parça
4standart film1parça
5Kullanım kılavuzu1parça
6İpli çanta1parça
7Sertifika / Garanti kartı1parça
81.5V AAA alkalin pil2parça
