LS221 Kaplama Kalınlığı Ölçer, metal yüzeyler üzerindeki kaplamaların kalınlığını ölçmek için uzman bir araçtır. Cihaz, ferromanyetik metal yüzeyler üzerindeki ferromanyetik olmayan kaplamaların kalınlığını ve manyetik olmayan metal yüzeyler üzerindeki iletken olmayan kaplamaların kalınlığını ölçmek için Hall etkisi ve Girdap akımı ilkelerini birleştirir. LS221'in ana bilgisayarı ve probu ayrıdır, bu da kullanıcının karmaşık test koşullarında verileri görüntülemesini kolaylaştırır. Laboratuvar ve mühendislik alanında kullanılabilir.
Hall Etkisi: ferromanyetik metal yüzeyler üzerindeki ferromanyetik olmayan kaplamaların ölçümü için kullanılabilir.
Girdap akımı: manyetik olmayan metal yüzeyler üzerindeki iletken olmayan kaplamaların ölçümü için kullanılabilir.
Oda sıcaklığında yalnızca dört tür ferromanyetik metal element vardır: demir, kobalt, nikel ve gadolinyum.
Yaygın olmayan ferromanyetik metaller: bakır, alüminyum, çinko, krom, vb.
| yüzey | Kaplama | örnekler | Var/Hayır |
|---|---|---|---|
| Ferromanyetik malzemeler: demir, kobalt, nikel, gadolinyum | Ferromanyetik olmayan metal | 1. Galvanizli demir bakır kaplama | √ |
| metal olmayan malzemeler | 1. Demir sprey boya 2. Demir sprey toz kaplama | √ | |
| Ferromanyetik malzeme: Demir, kobalt, nikel ve gadolinyum | Demir nikel kaplama | × | |
| Ferromanyetik olmayan metal: Bakır, alüminyum, magnezyum, çinko vb. | iletken olmayan malzeme | 1. Eloksal; alüminyum yüzey 2. bakır, sprey boya | √ |

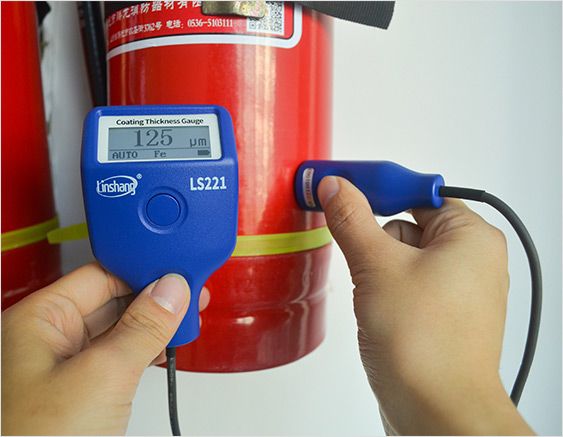

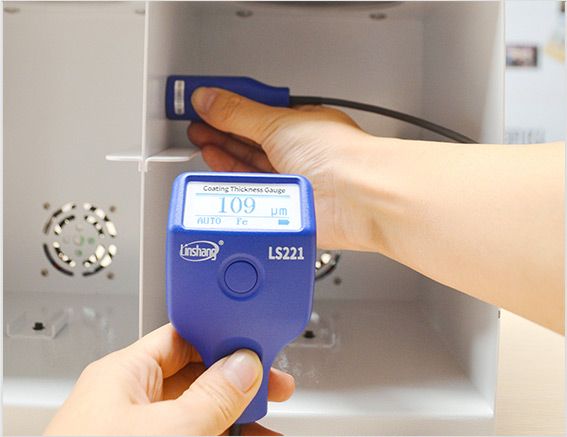

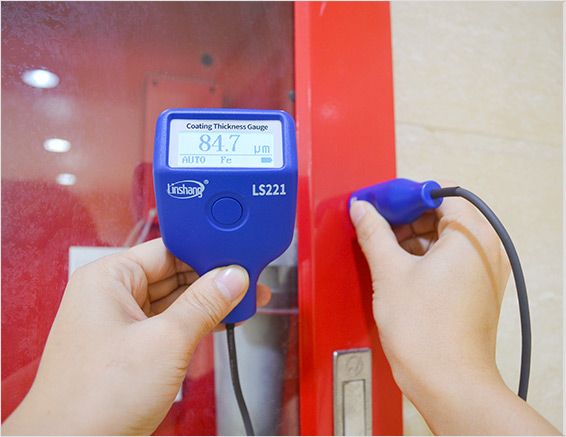

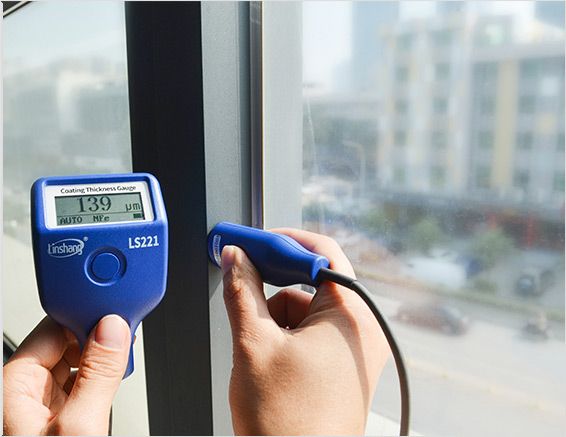

LS221 Kaplama Kalınlığı Ölçer, metal işleme, kaplama, donanım, gemi yapımı, havacılık ve uzay ve diğer alanlarda yaygın olarak kullanılmaktadır.
| Parametre | Değer |
|---|---|
| Prob ucu | Yakut düzeltildi |
| Ölçüm prensibi | Demirli: Hall Etkisi / Demirsiz: Girdap akımı |
| Prob tipi | Entegre prob |
| Ölçüm aralığı | 0.0-5000μm |
| Çözünürlük | 0.1μm: 0μm - 99.9μm 1μm: 100μm - 999μm 0.01mm: 1.00mm - 5.00mm |
| Kesinlik | ≤±(3%H+2μm), H standart değerdir |
| Birim | μm / mil |
| ölçüm aralığı | 0.5 saniye |
| Asgari ölçüm alanı | Ø = 25mm |
| Minimum eğrilik | Dışbükey:5mm / İçbükey:25mm |
| Minimum yüzey kalınlığı | Fe:0.2mm / NFe:0.05mm |
| Görüntülemek | 128×48 nokta vuruşlu LCD |
| Güç kaynağı | 2 adet 1.5V AAA alkalin pil |
| Çalışma sıcaklığı aralığı | 0℃-50℃ |
| Depolama sıcaklığı aralığı | -20℃-60℃ |

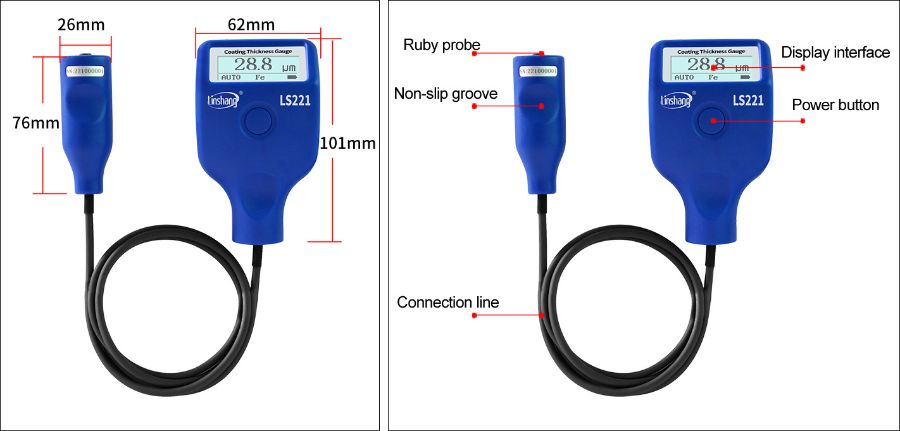

| Ana bilgisayar boyutu | 101*62*28 mm |
| Prob boyutu | 71*26*22 mm |
| Ağırlık (pil ile) | 114 gr |
LS221 Kaplama Kalınlığı Ölçer, cihazın doğrusallığını çözen ve ölçüm doğruluğunu sağlayan sık sıfır ayarı ve kayma olmadan sıfır konumunu sabit tutmak için gelişmiş dijital prob teknolojisini benimser
LS221 kaplama kalınlığı ölçer, iki ölçüm ilkesini benimser ve alt tabakayı otomatik olarak tanımlayabilir. Ölçüm 0,5 saniyede tamamlanabilir

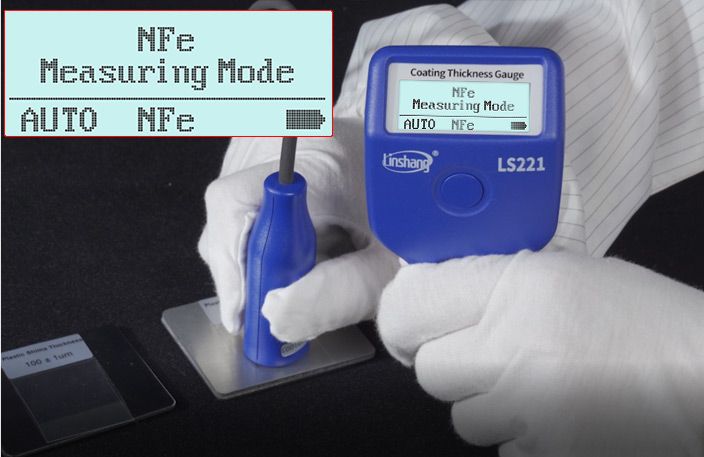

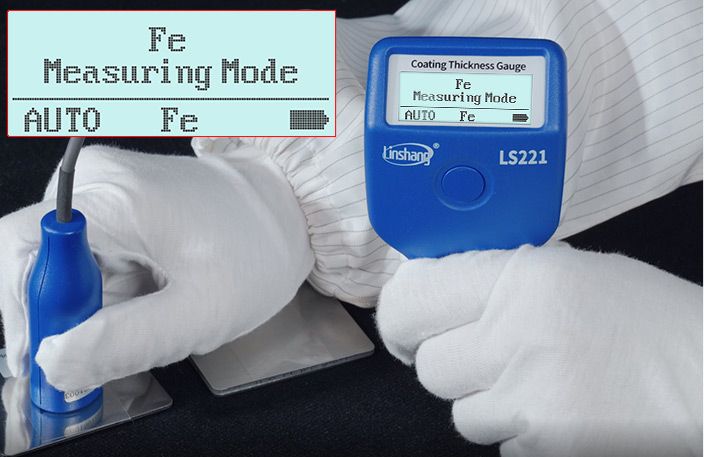

LS221 kaplama kalınlığı ölçerin üç ölçüm modu vardır: Fe modu, NFe modu ve Fe/NFe modu

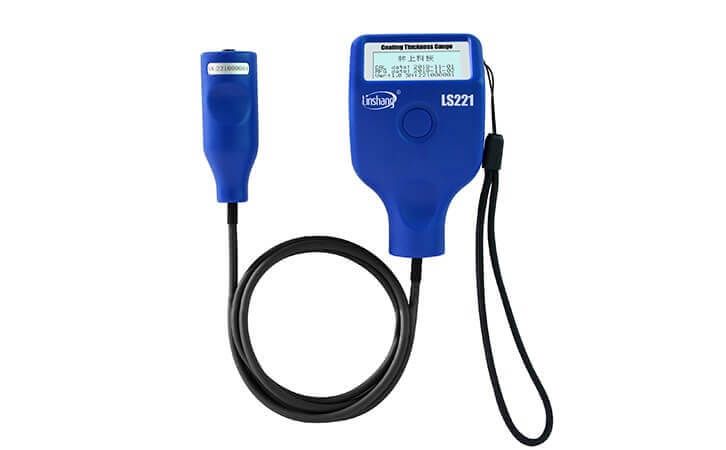

LS221 kuru film kalınlık ölçer, basit bir tasarıma ve küçük boyuta sahiptir. Taşıması ve çalıştırması kolaydır
LS221 dijital boya kalınlık ölçer, yüksek hassasiyet probuna sahiptir, test yanıt hızı çok yüksektir ve veriler 0,5 saniyede ölçülebilir.
Güçlü korozyon ve aşınma direnci ile uzun süreli kullanım için aşınmaya dayanıklı yakut prob ucu

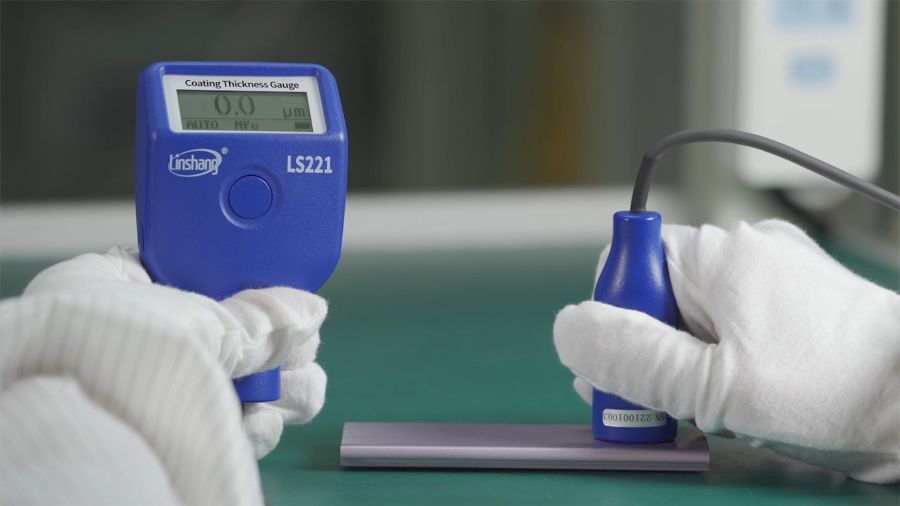

Sıfır ayarının doğruluğunu sağlamak ve test doğruluğunu iyileştirmek için negatif sayı görüntüleme işlevi
Sıcaklık kompanzasyon teknolojisi ve analog dijital sinyal işlevleri nedeniyle parazite duyarlı değildir
Enerji tasarrufu ve düşük enerji tüketimi
LS221 kaplama kalınlık ölçer aşağıdaki standartlara uygundur:
GB/T 4956-2003 Manyetik Yüzeyler Üzerinde Manyetik Olmayan Kaplamalar-Kaplama Kalınlığının Ölçümü-Manyetik Yöntem
GB/T 4957-2003 Manyetik Olmayan Temel Metaller Üzerindeki İletken Olmayan Kaplamalar-Kaplama Kalınlığının Ölçümü-Girdap Akımı
DIN EN ISO 2808 Boyalar ve Vernikler-Film Kalınlığının Tayini
JJG-818-2005 Kaplama Kalınlığı için Manyetik ve Girdap Akımı Ölçüm Aleti Doğrulama Yönetmeliği
| No. | Açıklama | Miktar | Birim |
|---|---|---|---|
| 1 | LS221 kaplama kalınlık ölçer | 1 | Ayarlamak |
| 2 | Fe sıfır ayar plakası | 1 | parça |
| 3 | NFe sıfır ayar plakası | 1 | parça |
| 4 | standart film | 1 | parça |
| 5 | Kullanım kılavuzu | 1 | parça |
| 6 | İpli çanta | 1 | parça |
| 7 | Sertifika / Garanti kartı | 1 | parça |
| 8 | 1.5V AAA alkalin pil | 2 | parça |
