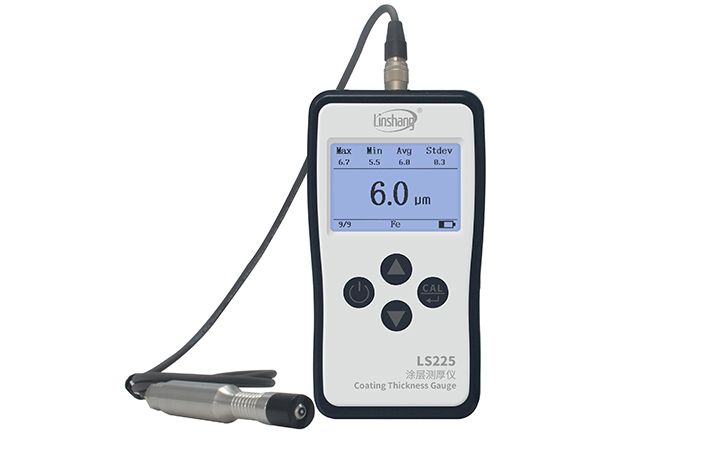

LS225+F500, ayrı ana bilgisayar ve prob içeren bir kaplama kalınlığı ölçerdir. LS225+F500 çoklu prob kaplama kalınlığı ölçer ana bilgisayarı ve F500 probundan oluşur. LS225+F500 kaplama kalınlık ölçer, demir ve diğer ferromanyetik metal yüzeyler üzerindeki bakır, çinko, kalay, krom ve manyetik olmayan kaplamaları tespit etmek için özel olarak kullanılır. Kaplama kalınlık ölçer, ultra yüksek ölçüm doğruluğuna ve tekrarlanabilirliğe sahiptir. 10μm'nin altındaki ultra ince kaplamaların kalınlığını ölçmek için kullanılabilir. LS225+F500 kaplama kalınlık ölçer, metal işleme endüstrisinde, donanımda ve diğer endüstrilerde yaygın olarak kullanılmaktadır ve özellikle minimum ölçüm alanı çapı yalnızca 7 mm olan küçük boyutlu malzemeleri test etmek için uygundur.
LS225+F500 kaplama kalınlık ölçer, metal işleme endüstrisinde, donanımda ve diğer sektörlerde yaygın olarak kullanılmaktadır.
| Parametre | Değer |
|---|---|
| Görüntülemek | 240×160 nokta vuruşlu LCD |
| Güç kaynağı | 4 adet 1,5V AAA alkalin pil |
| Çalışma sıcaklığı aralığı | 0℃-50℃ |
| Depolama sıcaklığı aralığı | -20℃-60℃ |

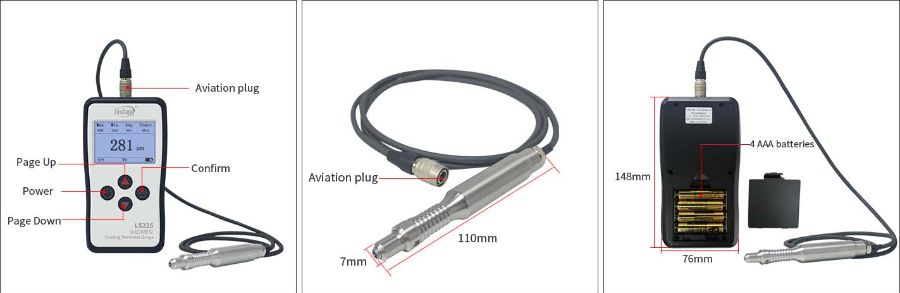

| Ana bilgisayar boyutu | 148*76*26 mm (L*W*H) |
| Ağırlık (pil dahil) | 194g |
| Parametre | Değer |
|---|---|
| Ölçüm prensibi | Manyetik İndüksiyon |
| Ölçüm aralığı | 0.0-500μm |
| Çözünürlük | 0.1μm: 0μm - 99.9μm 1μm: 100μm - 500μm |
| tekrarlanabilirlik | ≤ ± (%0,8H+0,1μm)Fikstür ile test edin, H standart değerdir |
| Kesinlik | ≤±(2%H+0.3μm) 1-5 nokta kalibrasyonundan sonra, H standart değerdir |
| Birim | μm / mil |
| ölçüm aralığı | 1.5s |
| Asgari ölçüm alanı | Ø = 7mm |
| minimum eğrilik | Dışbükey: 1.5 mm / İçbükey: 10 mm |
| Minimum yüzey kalınlığı | 0.1mm |
| Kalibrasyon | Sıfır referans ayarını ve 1 ila 5 noktalı kalibrasyonu destekler |
| Prob boyutu | 110*15 mm (Bağlantı kablosu hariç) |
| Prob ağırlığı | 81g |

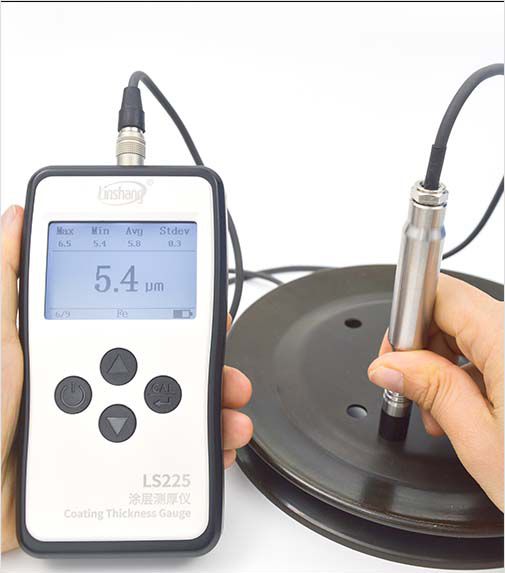

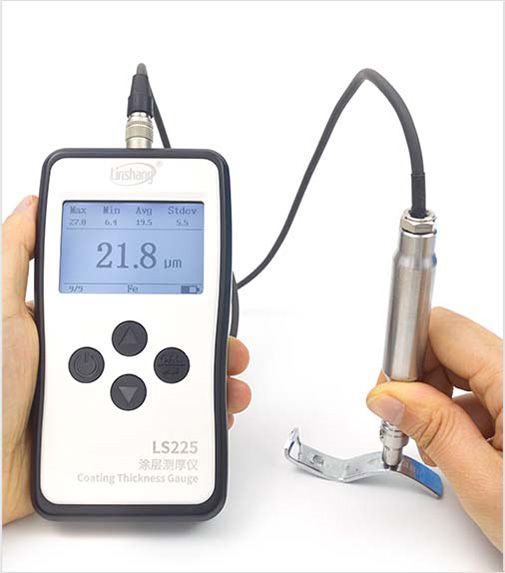

LS225+F500 kaplama kalınlığı ölçer, özellikle vidalar ve cıvatalar gibi küçük iş parçalarındaki kaplamaları ölçmek için uygun olan F500 ultra küçük probu kullanır
Prob, kaplama kalınlık göstergesinin yüksek stabilitesini sağlamak için dijital salınım teknolojisini ve yüksek hızlı ADC alımını benimser

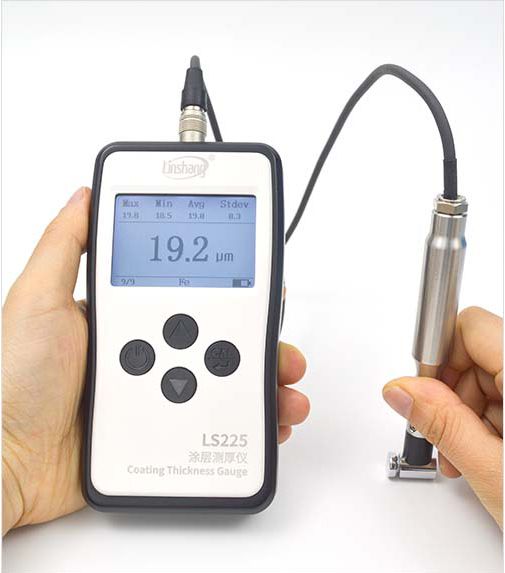

Ultra ince kaplamaları ölçebilir
Gelişmiş dijital prob teknolojisi kullanılarak, dijital sinyal işleme doğrudan probun içinde yapılır. Prob kolayca müdahale edilmez ve mükemmel ölçüm doğruluğu sağlar. Sıcaklık değişimi ölçümü etkilemez ve Çin yetkili metroloji kurumlarının denetiminden geçmeyi garanti eden çok iyi tekrarlanabilirlik sağlamak için veriler sabit kalır
LS225+F500 kaplama kalınlığı ölçer, geniş alanları analiz etmek için ideal olan ve 0,4 saniyede bir ölçüm sonucu alan ölçümleri sürekli olarak alabilir.

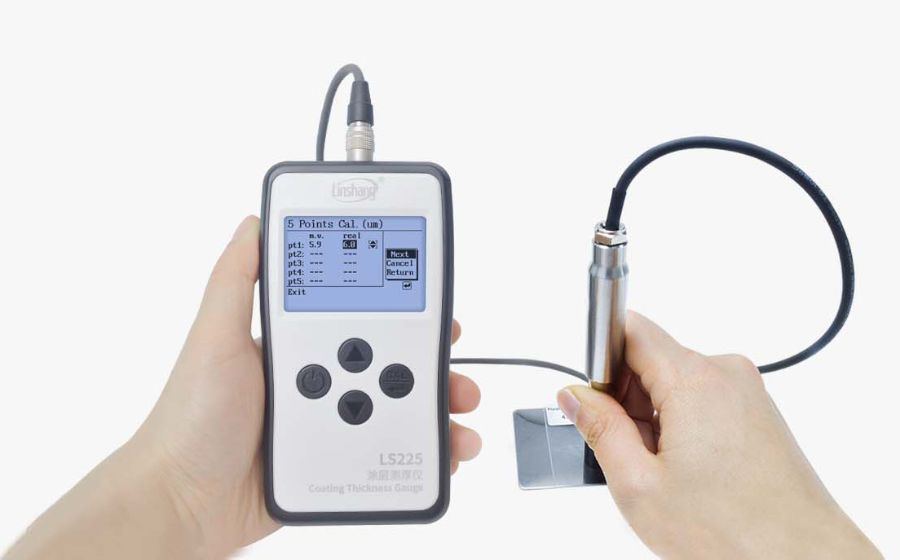

Plating Thickness Gauge supports zero adjustment and multi-point calibration (up to 5 points). It is equipped with 7 pieces of standard films of different thicknesses. The curve can be modified according to the standard film or the actual workpiece to make the measurement data more accurate
Veri istatistikleri fonksiyonu ile 9 adede kadar ölçüm değeri saklayabilir. Kaplama kalınlığı ölçer, ölçülen verilerin maksimum, minimum, ortalama ve standart sapmasını otomatik olarak hesaplayabilir.
Sert prob, cihazın uzun süreli etkili kullanımını sağlar

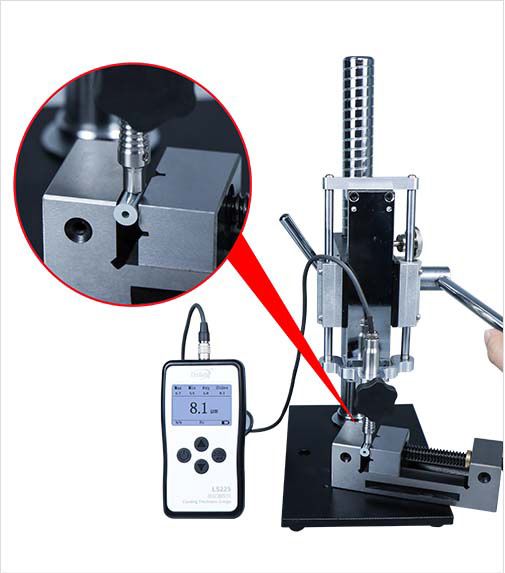

Kullanıcıların satın alması için, ölçümü daha kolay hale getirebilen ve insan faktörlerinin neden olduğu ölçüm hatalarını ortadan kaldırabilen özel sabit armatürler sağlanmıştır.
Seçilebilir ekran dilleri
μm/mil değiştirilebilir
1-9 dakika içinde otomatik kapanma süresi
LS225+F500 kaplama kalınlık ölçer aşağıdaki standartlara uygundur:
GB/T 4956-2003 Manyetik Yüzeyler Üzerinde Manyetik Olmayan Kaplamalar-Kaplama Kalınlığının Ölçümü-Manyetik Yöntem
DIN EN ISO 2808 Boyalar ve Vernikler-Film Kalınlığının Tayini
JJG-818-2005 Kaplama Kalınlığı için Manyetik ve Girdap Akımı Ölçüm Aleti Doğrulama Yönetmeliği
| No. | Açıklama | Miktar | Birim |
|---|---|---|---|
| 1 | LS225 kaplama kalınlık ölçer | 1 | parça |
| 2 | F500 probu | 1 | parça |
| 3 | Fe sıfır ayar plakası | 1 | parça |
| 4 | NFe sıfır ayar plakası | 1 | parça |
| 5 | standart film | 1 | parça |
| 6 | Kullanım kılavuzu | 1 | parça |
| 7 | Sertifika / Garanti kartı | 1 | parça |
| 8 | 1.5V AA alkalin pil | 2 | parça |
