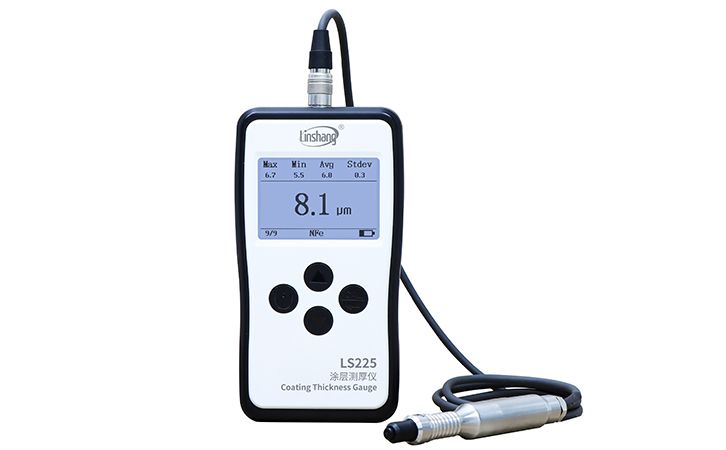

LS225+N1500, ana bilgisayar ve dijital prob N1500'den oluşan bölünmüş tip bir kaplama kalınlığı test cihazıdır. Girdap akımı indüksiyon prensibini benimser ve özellikle ultra ince kaplamaları ve çeşitli küçük boyutlu iş parçalarını ve özel şekilli malzemeleri ölçmek için uygun olan ultra yüksek ölçüm doğruluğuna ve tekrarlanabilirliğe sahiptir.

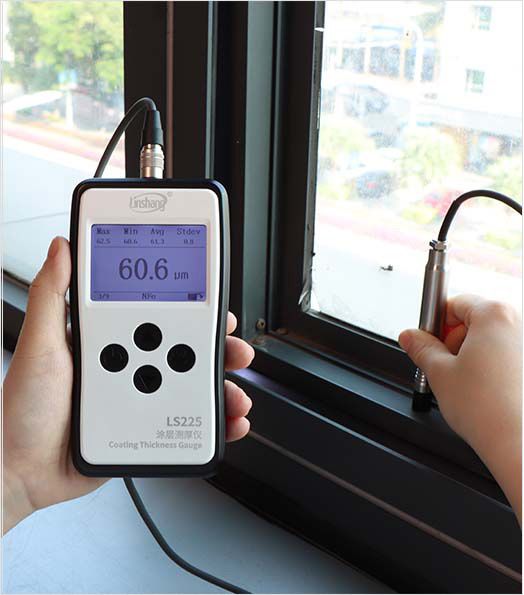

LS225+N1500 kaplama kalınlığı test cihazı, üretim denetimi, inşaat kabulü, satış ve sergi alanlarında kullanılabilir. Manyetik olmayan metal yüzeyler üzerindeki iletken olmayan kaplamanın kalınlığını hızlı ve tahribatsız bir şekilde ölçebilir. Bu kaplama kalınlığı ölçüm cihazı, havacılık, yapı malzemeleri, makine, kimya, mühendislik ve enstrümantasyon vb. sektörlerde kullanılabilir.
| Parametre | Değer |
|---|---|
| Görüntülemek | 240×160 nokta vuruşlu LCD |
| Güç kaynağı | 4 adet 1,5V AAA alkalin pil |
| Çalışma sıcaklığı aralığı | 0℃-50℃ |
| Depolama sıcaklığı aralığı | -20℃-60℃ |

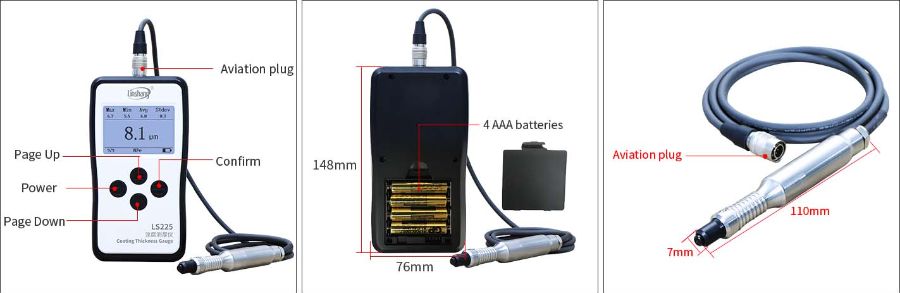

| Ana bilgisayar boyutu | 148*76*26 mm (L*W*H) |
| Ağırlık (pil dahil) | 194g |
| Parametre | Değer |
|---|---|
| Ölçüm prensibi | Ferromanyetik olmayan metal |
| Ölçüm aralığı | 0.0-1500μm |
| Çözünürlük | 0.1μm: 0μm - 99.9μm 1μm: 100μm - 999μm 0.01mm: 1.00mm – 1.50mm |
| tekrarlanabilirlik | ≤ ± (%0,8H+0,1μm)Fikstür ile test edin, H standart değerdir |
| Kesinlik | ≤±(2%H+0.3μm) 1-5 nokta kalibrasyonundan sonra, H standart değerdir |
| Birim | μm / mil |
| ölçüm aralığı | 0.8s |
| Asgari ölçüm alanı | Ø = 7mm |
| minimum eğrilik | Dışbükey: 1.5 mm / İçbükey: 10 mm |
| Minimum yüzey kalınlığı | 0.05mm |
| Kalibrasyon | Sıfır referans ayarını ve 1 ila 5 noktalı kalibrasyonu destekler |
| Prob boyutu | 110*15 mm (Bağlantı kablosu hariç) |
| Prob ağırlığı | 81g |

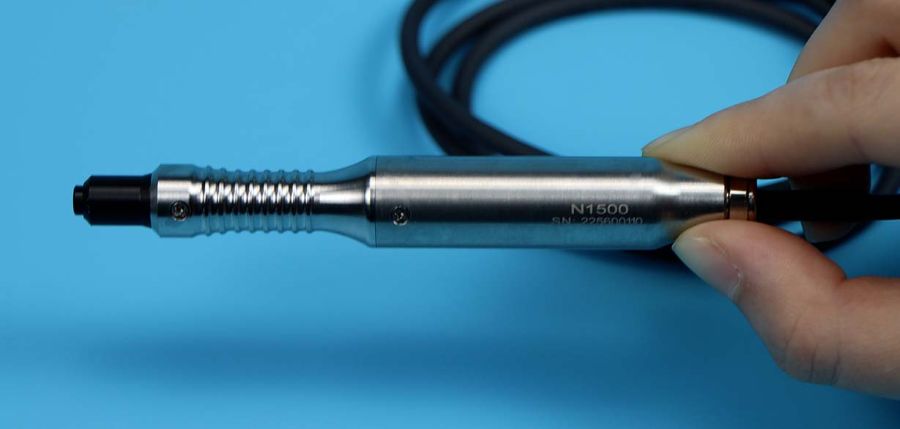

N1500, kaplama kalınlığını ölçmek için uygun bir dijital probtur ve dijital sinyal, dış ortam tarafından müdahale edilmesi kolay olmayan prob üzerinde işlenir ve iyi veri tekrarlanabilirliği sağlar.

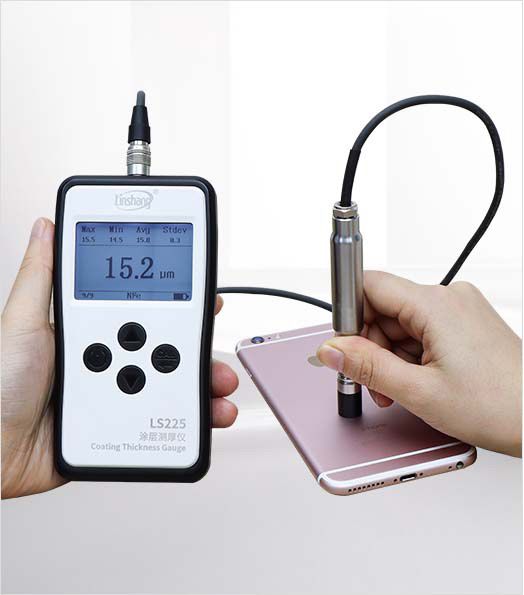

Dijital salınım teknolojisi ve yüksek hızlı ADC edinimi kullanan kaplama kalınlığı ölçüm cihazı, 10μm'nin altındaki ultra ince kaplamaları ölçebilir ve doğru ve istikrarlı veriler sağlayabilir
LS225+N1500 kaplama kalınlığı ölçer, geniş alanları analiz etmek için ideal olan ve 0,4 saniyede bir ölçüm sonucu alan ölçümleri sürekli olarak alabilir.

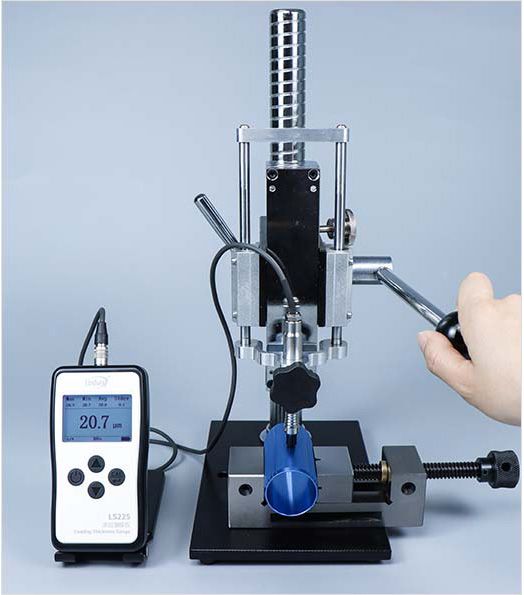

Özel bir test armatürü satın almak, insan faktörlerinin neden olduğu hatayı ortadan kaldırabilir ve veri tekrarlanabilirliği 0,1 μm'ye ulaşabilir
Daha doğru veriler sağlamak için sıfır ayarı ve çok noktalı kalibrasyon. LS225+N1500 kaplama kalınlık ölçer, özel bir sıfır ayar plakası ve standart film ile donatılmıştır

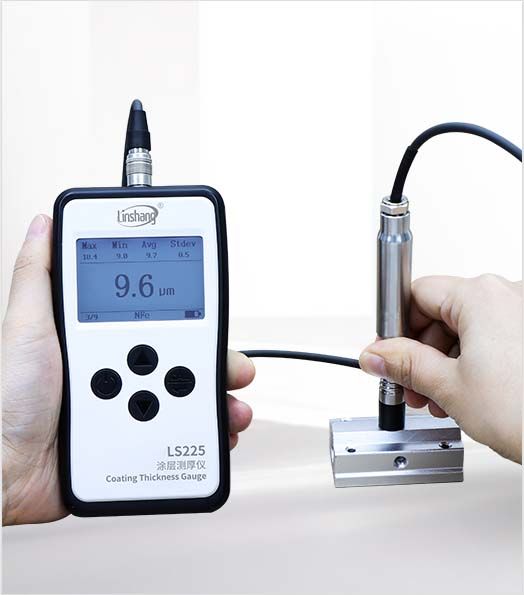

Veri istatistikleri fonksiyonu ile kaplama kalınlığı ölçüm cihazı, en son 9 veri setinin maksimum, minimum, ortalama ve standart sapmasını otomatik olarak sayabilir.
Yüksek sertlik probu ve artırılmış dayanıklılık tasarımının kullanılması, cihazın uzun bir hizmet ömrüne sahip olmasını sağlayabilir
Geniş ölçüm aralığı
birimler değiştirilebilir
Seçilebilir ekran dilleri
1-9 dakika içinde otomatik kapanma süresi
LS225+N1500 kaplama kalınlık ölçer aşağıdaki standartlara uygundur:
GB/T 4957-2003 Manyetik olmayan metaller üzerinde iletken olmayan kaplamalar-Kaplama kalınlığının ölçümü-Girdap akımı
DIN EN ISO 2808 Boyalar ve Vernikler-Film Kalınlığının Tayini
JJG-818-2005 Kaplama Kalınlığı için Manyetik ve Girdap Akımı Ölçüm Aleti Doğrulama Yönetmeliği
| No. | Açıklama | Miktar | Birim |
|---|---|---|---|
| 1 | LS225 kaplama kalınlık ölçer | 1 | parça |
| 2 | N1500 probu | 1 | parça |
| 3 | Fe sıfır ayar plakası | 1 | parça |
| 4 | NFe sıfır ayar plakası | 1 | parça |
| 5 | standart film | 1 | parça |
| 6 | Kullanım kılavuzu | 1 | parça |
| 7 | Sertifika / Garanti kartı | 1 | parça |
| 8 | 1.5V AA alkalin pil | 2 | parça |
