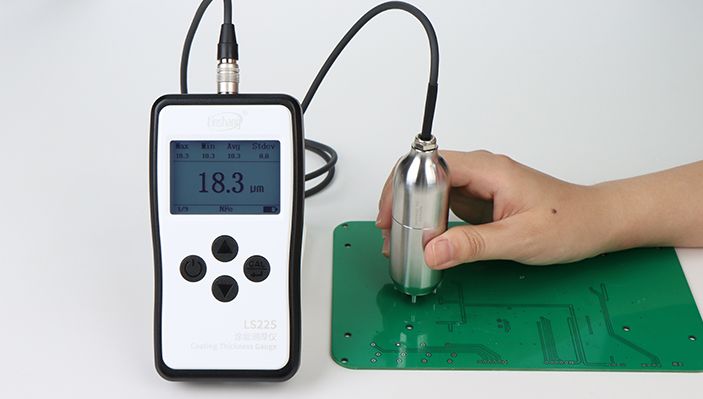

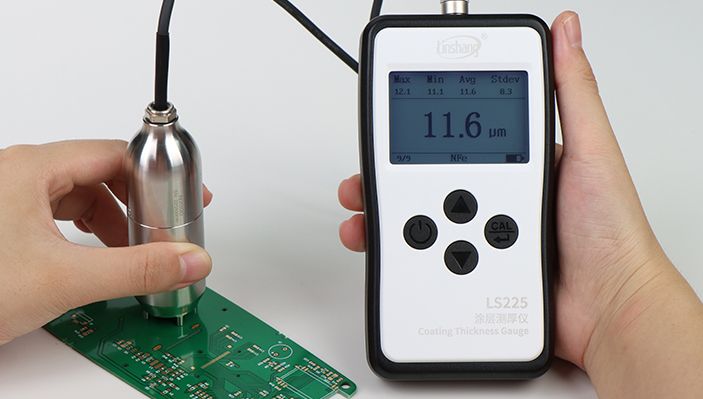

N2000 problu LS225 kaplama kalınlığı ölçer, geniş düz alanlı kaplama kalınlığını ölçmek için profesyonel. Cihaz, girdap akımı indüksiyon prensibini kullanır, prob, her ölçüm sırasında proba basmak için aynı kuvvetin kullanılmasını ve değerin sabit kalmasını sağlamak için kendi ağırlığını kullanır. Özellikle PCB kartları üzerindeki boya kalınlığını ölçmek için uygundur ve ayrıca bakır, alüminyum, kalıp gibi manyetik olmayan metal yüzeyler üzerindeki boya, anodik oksit tabakası, seramik vb. gibi iletken olmayan kaplamaları ölçmek için kullanılabilir. -döküm çinko, pirinç vb.

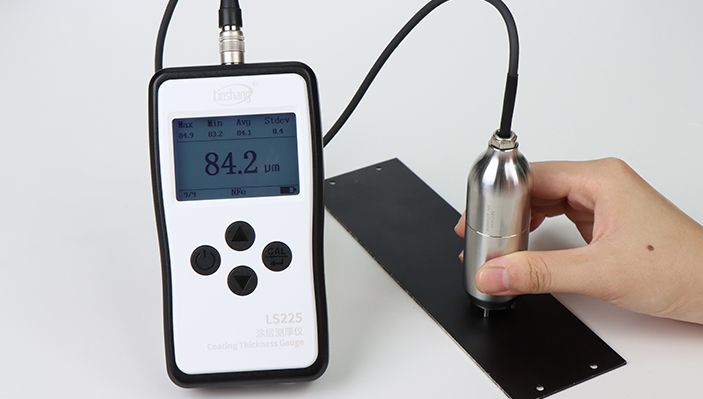

LS225+N2000 kaplama kalınlığı ölçer, çeşitli alüminyum iş parçalarının yüzeyindeki anodik oksit tabakası, PCB panolarının yüzeyindeki üç geçirmez boya vb. gibi manyetik olmayan metal yüzeylerde iletken olmayan kaplama kalınlığının tahribatsız ölçümü olabilir. .. Üretim denetimi, yapı kabul ve satış teşhir sahası için kullanılabilmektedir ve uygulama alanları havacılık sektörü, yapı malzemeleri, makine, kimya sanayi, hafif sanayi ve enstrümantasyon ve daha birçok sektörü kapsamaktadır.
Parametre | Değer |
---|---|
Görüntülemek | 240×160 nokta vuruşlu LCD |
Güç kaynağı | 4 adet 1,5V AAA alkalin pil |
Çalışma sıcaklığı aralığı | 0℃-50℃ |
Depolama sıcaklığı aralığı | -20℃-60℃ |
Ana bilgisayar boyutu | 148*76*26 mm (L*W*H) |
Ağırlık (pil dahil) | 194g |
Parametre | Değer |
---|---|
Ölçüm prensibi | girdap akımı |
yüzey | Ferromanyetik olmayan metal |
Ölçüm aralığı | 0.0-2000μm |
Çözünürlük | 0.1μm: 0μm - 99.9μm 1μm: 100μm - 999μm 0.01mm: 1.00mm – 2.00mm |
tekrarlanabilirlik | ≤±(1%H + 0.2μm),H is the standard value |
Kesinlik | ≤±(2%H+0.3μm) 5 noktalı kalibrasyondan sonra, H standart değerdir |
Birim | μm / mil |
ölçüm aralığı | 0.8s |
minimum eğrilik | Dışbükey: 1,5 mm / İçbükey: 10 mm |
Minimum yüzey kalınlığı | 0.03mm |
Kalibrasyon | Sıfır referans ayarını ve 1 ila 5 noktalı kalibrasyonu destekler |
Prob boyutu | 95,5*30 mm (Bağlantı kablosu hariç) |
Prob ağırlığı | 304g |
Dijital salınım teknolojisi ve yüksek hızlı ADC toplama, 10μm'nin altındaki ultra ince kaplamaları ölçebilir ve doğru ve kararlı veriler sağlayabilir
Prob, her ölçüm için proba aynı kuvvetin uygulanmasını ve değerin sabit kalmasını sağlamak üzere ölçümü tetiklemek için kendi ağırlığını kullanır.
Kendi geliştirdiği gelişmiş dijital prob teknolojisini kullanarak, probun içindeki entegre dijital işleme devresi, analog sinyallerin gürültü girişiminden kaçınarak test verilerinin doğruluğunu sağlar
Özel bir sıfırlama kartı ve standart tabletlerle donatılmış, daha doğru veriler sağlamak için sıfırlama ve çok noktalı kalibrasyon desteği
Veri istatistikleri işleviyle, test edilen son 9 veri grubunun maksimum değerini, minimum değerini, ortalama değerini ve varyans değerini otomatik olarak sayın
LS225+N2000 kaplama kalınlık ölçer aşağıdaki standartlara uygundur:
(1) GB/T 4957-2003 Manyetik olmayan esaslı metaller üzerinde iletken olmayan kaplamalar-Kaplama kalınlığının ölçümü-Girdap akımı
(2) DIN EN ISO 2808 Boyalar ve Vernikler-Film Kalınlığının Tayini
(3) JJG-818-2005 Kaplama Kalınlığı için Manyetik ve Girdap Akımı Ölçüm Aleti Doğrulama Yönetmeliği
No. | Tanım | Miktar | Birim |
---|---|---|---|

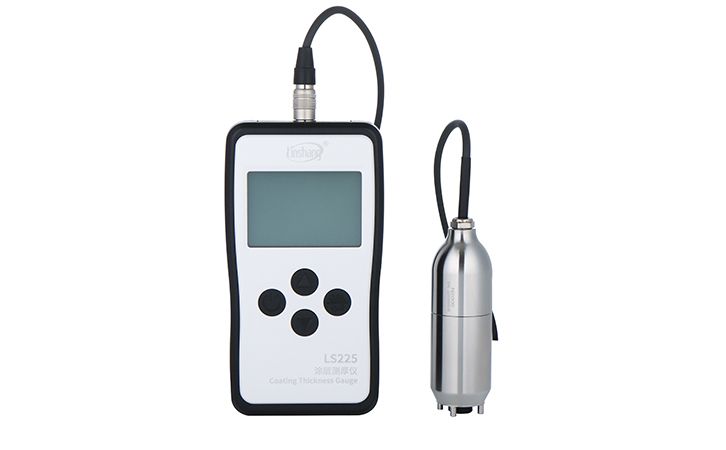

1 | LS225+N2000 Kaplama kalınlığı test cihazı | 1 | adet |
2 | N2000 probu | 1 | adet |
3 | NFe sıfır ayar plakası | 1 | adet |
4 | Standart filmler | 7 | adet |
5 | Kullanım kılavuzu | 1 | adet |
6 | Sertifika / Garanti kartı | 1 | adet |
7 | 1,5V AAA alkalin pil | 1 | adet |
8 | Plastik mühendislik kasası | 1 | adet |
